魏德米勒Waveline管理型交换机
发布日期:2013/8/18 16:32:17

      魏德米勒Waveline管理型交换机:紧凑型管理型交换机可以为离散化结构和自动化网络提供可靠的环网连接,同时有可配置的数字化I/O接口方便检测网络参数。

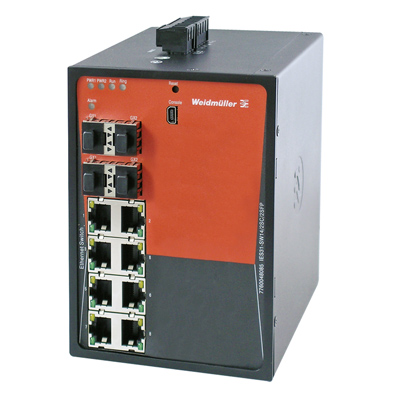

      多亏了魏德米勒新一代紧凑型Waveline交换机的可靠冗余环网连接使其能适用于离散化的自动化网络。结构紧凑(108 mm x 45 mm x 129 mm长/宽/高)的TS35轨道安装的Waveline系列管理型交换机提供了一个完整的可管理交换网络解决方案。按照IEEE 802.3x/802.3标准,管理型交换机可以支持大量的冗余方式——从简单的端口干路到Rapid RingTM环网解决方案。管理型交换机有8个RJ45端口和6个 RJ45及 2个 光纤端口两类产品。在可以提供SC、ST、LC或SCRJ多模光纤接口可以在2公里内实现无干扰的信号传输,同时也能提供传输距离至120公里的单模光纤接口。所有的Waveline管理型交换机可通过独立开放的链路层发现协议(LLDP, IEEE 802.1AB)进行拓扑识别,且支持Profinet RT, Ethernet/IP、 Modbus TCP 、TCP/IP和VDP/IP多种协议。
      魏德米勒新一代Waveline管理型交换机可提供带有2组数字量I/O接口。一旦I/O被配置网络参数就能直接经由管理型交换机来监控而不需要另外的PLC的介入。举个例子,一个不间断电源(UPS)与I/O连接后,如果没有正常供电,UPS开关会切换到使用备用电池状态。接到信号后,WAVELINE管理型交换机后会发出SNMP信息——比如到更高级的SCADA系统的网络服务器上。与此同时,电气柜外的告警灯也会经由输出端发出警告以此来告知电源出现故障。

      来自Waveline产品系列的管理型交换机具有很多特性:传输速率自适应、冗余电源、可编程故障继电器、SNMP V1、Rapid Ring™快速环网、快速生成树协议RSTP 802.3w、分组多播协议、端口镜像、端口过滤、端口设置功能、VLAN、QoS、TOS、Diffserv、基于MAC的端口干路、自动交叉、自动极性以及地址过滤和转送表。软件设置能经由USB或是以太网来完成。通过WINDOWS系统自带的超级终端、网页浏览器、SNMP或是魏德米勒‘Device Configurator’软件来进行设置。魏德米勒所提供的基于管理和设置其WAVELINE系列工业以太网产品的Device Configurator软件将保证用户高度的使用便利。
      Waveline管理型交换机能在-40 °C to +70 °C的温度环境下毫无限制的运行。为了快速诊断,模块带有用于数据传输速率、电源和温度监测和连接运行的状态指示灯。256K的缓存及地址存储器(4 K MAC)也被设计成了合适的大小。Waveline系列管理型交换机拥有CE认证,同时也即将获得CULUS和GL认证。

      魏德米勒新一代Waveline系列管理型交换机的出现,标志着魏德米勒在通讯电子产品的研发上也迈出了积极的一步,将成为魏德米勒又一款极具竞争力的新产品。
