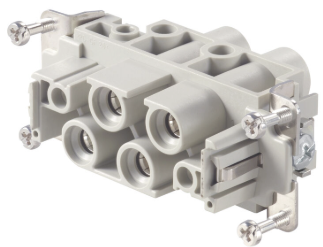

简要说明:版本 HDC - 插芯, 插座, 830 V, 80 A, 回路数: 4, 螺钉联接, 安装尺寸: 6 订货号 1023210000 类型 HDC S4/0 FS GTIN (EAN) 4032248739288 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E92202 通用订货数据 版本 HDC - 插芯, 插座, 830 V, 80 A, 回路数: 4, 螺钉联接, 安装尺寸: 6 订货号 1023210000 类型 HDC S4/0 FS GTIN (EAN) 4032248739288 数量 1 PC 尺寸和重量 深 84.5 mm 深度 (英寸) 3.327 inch 高度 46.2 mm 高度 (英寸) 1.819 inch 宽度 34 mm 宽度 (英寸) 1.339 inch 净重 105 g 温度 温度限值 -40 °C ... 125 °C 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 6c REACH SVHC Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3 SCIP b67daa31-7dca-434d-8290-da7fb52f83a2 化学抵抗力 材料: 丙酮 化学抵抗力: 有耐受性 材料: 氨水 化学抵抗力: 有条件的耐受性 材料: 汽油 化学抵抗力: 有耐受性 材料: 苯 化学抵抗力: 有耐受性 材料: 柴油 化学抵抗力: 有条件的耐受性 材料: 乙酸，浓缩 化学抵抗力: 有耐受性 材料: 氢氧化钾 化学抵抗力: 有条件的耐受性 材料: 甲醇 化学抵抗力: 有条件的耐受性 材料: 发动机油 化学抵抗力: 有条件的耐受性 材料: 碱液，稀释 化学抵抗力: 有耐受性 材料: 氢氯氟碳化合物 化学抵抗力: 有条件的耐受性 材料: 室外使用 化学抵抗力: 有条件的耐受性 尺寸 宽度 34 mm 底座总长 84.5 mm 插座高度 46.2 mm 通用参数 BG 6 主触点的最大拧紧扭矩 3 Nm 主触点的最小拧紧扭矩 1.5 Nm 低烟符合 DIN EN 45545-2 是 回路数 4 型号 插座 基础材料 铜合金 安装尺寸 6 导线压接面积 16 mm² 拧紧力矩矩 0.5 Nm 按照 UL/CSA 额定电压 600 V AC/DC 插拔次数 Ag ≥ 500 插拔次数 Au ≥ 500 最大PE连接拧紧力矩 2.5 Nm 最小PE连接拧紧力矩 2 Nm 污染等级 3 电源触点数量 4 系列 混合器 绝缘材料 PC 加强型玻璃纤维 (UL-认证及管路鉴定) 绝缘材料组 IIIa 绝缘电阻 1010 Ω 联接类型 螺钉联接 表面处理 经银质钝化处理的 通道电阻 ≤1 mΩ 阻燃等级符合 UL 94 V-0 颜色编码 米色 额定冲击电压 (DIN EN 61984) 8 kV 额定电压 (DIN EN 61984) 830 V 额定电流 (DIN EN 61984) 80 A 接头数据 PE PE 连接类型 螺钉联接 PE联接 剥线长度 13 mm 一字刀头尺寸（接地） SD 1.2 x 6.5 安装螺丝 M 5 最大PE连接拧紧力矩 2.5 Nm 最大压接面积AWG (PE) AWG 6 最小PE连接拧紧力矩 2 Nm 最小压接面积AWG (PE) AWG 20 额定横截面 16 mm² 电源连接 回路数，性能触点 4 最大压接面积 电源联接 16 mm² 最小压接面积 电源联接 1.5 mm² 电源触点剥皮长度 15 mm 电源触点的额定电压 (DIN EN 61984) 830 V 电源触点联接方式 螺钉联接 额定冲击电压 (DIN EN 61984) 8 kV 额定电流 (DIN EN 61984) 80 A 额定电流信号电路 (cUR) AWG 导线接口横截面: AWG 14 额定电流: 12 A 额定电流信号电路 (UR) AWG 导线接口横截面: AWG 14 额定电流: 16 A 额定电流电源电路 (cUR) AWG 导线接口横截面: AWG 14 额定电流: 15 A AWG 导线接口横截面: AWG 12 额定电流: 25 A AWG 导线接口横截面: AWG 10 额定电流: 29 A AWG 导线接口横截面: AWG 8 额定电流: 33 A AWG 导线接口横截面: AWG 6 额定电流: 35 A 额定电流电源电路 (UR) AWG 导线接口横截面: AWG 14 额定电流: 30 A AWG 导线接口横截面: AWG 12 额定电流: 35 A AWG 导线接口横截面: AWG 10 额定电流: 50 A AWG 导线接口横截面: AWG 8 额定电流: 70 A AWG 导线接口横截面: AWG 6 额定电流: 80 A 型号 BG 6 主触点的最大拧紧扭矩 3 Nm 主触点的最小拧紧扭矩 1.5 Nm 单股导线最大截面 16 mm² 单股导线的最小压接面积 0.5 mm² 压接螺钉 M 6 基础材料 铜合金 安装尺寸 6 导线最大压接面积 AWG AWG 6 导线最小压接面积 AWG AWG 16 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 16 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.5 mm² 最大压接面积 16 mm² 最大压接面积 软导线 16 mm² 最小压接面积 1.5 mm² 最小多股导线接线截面积 0.5 mm² 联接类型 螺钉联接 螺丝刀大小 (螺钉接线) 1.0 x 5.5 mm 表面处理 经银质钝化处理的 通道电阻 ≤1 mΩ 额定连接下的裸线长度 15 mm 重要注意事项 产品信息 通过插头/插座实现 PE 联接 压接范围： 0.5-16 mm²（0.5 mm²，带 AEH） 10-16 mm²（带环形电缆接线头） 分类 ETIM 8.0 EC000438 ETIM 9.0 EC000438 ETIM 10.0 EC000438 ECLASS 14.0 27-44-02-05 ECLASS 15.0 27-44-02-05
