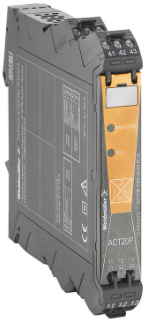

简要说明:版本 电流测量变送器, 限值监控, 输入 : 0…1/5/10 A, 模拟输出, 继电器输出 订货号 2044850000 类型 ACT20P-CML-10-AO-RC-S GTIN (EAN) 4050118409680 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E141197 通用订货数据 版本 电流测量变送器, 限值监控, 输入 : 0…1/5/10 A, 模拟输出, 继电器输出 订货号 2044850000 类型 ACT20P-CML-10-AO-RC-S GTIN (EAN) 4050118409680 数量 1 PC 尺寸和重量 深 113.6 mm 深度 (英寸) 4.472 inch 高度 119.2 mm 高度 (英寸) 4.693 inch 宽度 17.5 mm 宽度 (英寸) 0.689 inch 净重 141 g 温度 存储温度 -40 °C...85 °C 工作温度 -25 °C...60 °C 湿度 5...95 %, 无凝结 失效概率 MTTF 130 a 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 6c, 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 输入数量 1 输入测量范围 可设置 0 至 1/5/10 A 交流 (RMS) 或直流 最大峰值电流 10 × I输入 (1 s) 对于直流电流测量 (AA)：输出端上的电流方向显示（-/+ 模拟值） 输入频率 AC: 15…400 Hz (true root mean square) 过载行为 最大峰值电流 10 × 输入 1 s 输出 传输功能 直接或间接 类型 有源 连接控制器必须是无源的 负载阻抗电流 ≤ 600 Ω 输出 (数字量) 告警功能 浪涌电流 欠流 报警限值设置：2…105% 迟滞 5% / 10% 报警延迟：0…10 s 持续电流 2 × I Input 数字输出 1 最大开关电压，交流 250 V 最大开关电压，直流 24 V 类型 继电器，1 个转换触点 普通 / 反向调节 额定开关电流 2 A 输出 (模拟) 模拟输出数量 1 模拟量输出类型 电压或电流输出 （可设置的） 电压负载电阻 ≥ 10 kΩ 电流负载电阻 ≤ 600 Ω 输出电压 可调节 0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V 输出电流 可调节 0...20 mA 4...20 mA -20…+20 mA 通用参数 名义功耗 0.9 VA 安装导轨已装备 TS 35 最大功耗 2.2 W 温度系数 ≤ ±100 ppm⁄K @ -25…+55 °C ≤ ±200 ppm/K @ +55…+70 °C 电源电压 16,8 V…31,2 V 精度 ≤ ±0.3 % @ 1 A / 5 A ≤ ±0.6 % @ 10 A 配置 DIP 开关和电位计 防护等级 IP20 阶跃响应时间 ≤ 300 ms (RMS) ≤ 60 ms (AA) 绝缘参数 EMC 标准 EN 61326-1 抗冲击耐压 6 kV (1.2/50 µs) 检测电压 4 kV 污染等级 2 绝缘 4 路隔离器 输入/输出/电源/继电器之间 绝缘电压 4 kVeff / 1 min. 过压等级 III 额定电压 300 V ACrms 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 1.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 产品描述 产品描述 ACT20P-CML-10-AO-RC-S 设备能对高达10A的交流和直流电流进行测量和监测。采用真有效值法，即使电流波形失真也能进行精确测量。 该设备配备了集成限值监测，可调节开关阈值、延时和迟滞，以及继电器输出。 属性 • 真实有效测定值（真实 RMS）或算术平均数（AA）测定 • 过流或欠流的限值监控 • 依据开路/闭路原理的继电器输出 • 可调节过滤电流峰值的触发延迟 • 工作状态和错误信息通过前面板LED显示，输出信号符合NE43、NE44、NE107。 • 用电位四路绝缘实现安全隔离，符合 IEC/EN 61010-2-201。 分类 ETIM 8.0 EC002475 ETIM 9.0 EC002475 ETIM 10.0 EC002475 ECLASS 14.0 27-21-01-23 ECLASS 15.0 27-21-01-23
