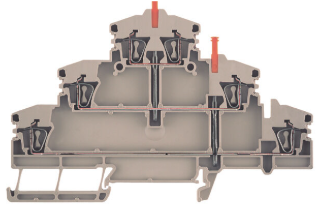

简要说明:版本 多层模块端子, 弹片联接, 2.5 mm², 400 V, 20 A, 深褐 订货号 1782320000 类型 ZDLD 2.5-2VN GTIN (EAN) 4032248176540 数量 25 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 UR 证书号 E60693 通用订货数据 版本 多层模块端子, 弹片联接, 2.5 mm², 400 V, 20 A, 深褐 订货号 1782320000 类型 ZDLD 2.5-2VN GTIN (EAN) 4032248176540 数量 25 PC 尺寸和重量 深 69 mm 深度 (英寸) 2.717 inch 深度（含 DIN 导轨） 70 mm 高度 110.5 mm 高度 (英寸) 4.35 inch 宽度 5.1 mm 宽度 (英寸) 0.201 inch 净重 18.91 g 温度 存储温度 -25 °C...55 °C 环境温度 -50 °C…75 °C 最小持续工作温度 -50 °C 最大持续工作温度 120 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 材料参数 基础材料 Wemid 颜色编码 深褐 阻燃等级符合 UL 94 V-0 系统特征值 类型 弹片连接 垂直横联件 用于插入式横联件 单侧开放 必须的端板 是 电位数量 1 层数 3 每层压接点数量 2 层，内部桥接 是 PE联接 无 安装导轨已装备 TS 35 其它技术参数 安装指导 直接安装 安装方式 直接卡在导轨上 开放端 右方 相同端子的数量 1 防爆版 不 可压接导线 (其它联接) 其他联接方式的接口类型 弹片联接 可压接导线 (额定联接) 剥线长度 10 mm 压接范围，最大 2.5 mm² 压接范围，最小 0.08 mm² 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 26 导线连接截面积，单股硬导线，最大 2.5 mm² 导线连接截面积，单股硬导线，最小 0.08 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 1.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 0.08 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 1.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.08 mm² 接线截面积，多股线，最大 4 mm² 接线截面积，多股线，最小 0.08 mm² 接线截面积，多股细导线，最小 0.08 mm² 最大压接面积 软导线 2.5 mm² 最小多股导线接线截面积 0.08 mm² 测量规 按照 60 947-1 标准 A2 联接点数量 6 联接类型 弹片联接 联接类型 2 弹片联接 螺丝刀口尺寸 0.6 x 3.5 mm 连接方向 上方 额定数据（CSA） CSA 认证号 200039-1228250 导线最大压接面积(CSA) 12 AWG 最小导线横截面积（CSA ） 26 AWG 电压大小 B（CSA） 300 V 电压大小 D（CSA） 300 V 电流 大小 B (CSA) 15 A 电流 大小 D (CSA) 10 A 通用的 安装导轨已装备 TS 35 安装指导 直接安装 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 26 标准 IEC 60947-7-1 额定数据 额定横截面 2.5 mm² 额定电压 400 V 额定直流电压 400 V 额定电流 20 A 最大电流 20 A 标准 IEC 60947-7-1 体积电阻率符合 IEC 60947-7-x 标准 1.33 mΩ 额定浪涌电压 6 kV 功率损耗符合 IEC 60947-7-x 0.77 W 污染等级 3 额定数据（UL） UR 证书号 E60693 最大导线尺寸 工厂接线 (UR) 12 AWG 最大导线尺寸 现场接线 (UR) 12 AWG 最小导线尺寸 工厂接线 (UR) 26 AWG 最小导线尺寸 现场接线 (UR) 26 AWG 电压大小 B (UR) 300 V 电压大小 D（UR） 300 V 电流 大小 B (UR) 15 A 电流 大小 D (UR) 10 A 分类 ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-02 ECLASS 15.0 27-25-01-02
