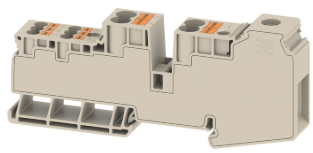

简要说明:版本 电位分配器端子, 螺钉联接, 深褐, 35 mm², 110 A, 1000 V, 联接点数量: 11, 层数: 1 订货号 2728620000 类型 AWPD 35 4X6/6X2.5 GTIN (EAN) 4050118801125 数量 20 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E60693 通用订货数据 版本 电位分配器端子, 螺钉联接, 深褐, 35 mm², 110 A, 1000 V, 联接点数量: 11, 层数: 1 订货号 2728620000 类型 AWPD 35 4X6/6X2.5 GTIN (EAN) 4050118801125 数量 20 PC 尺寸和重量 深 51.6 mm 深度 (英寸) 2.031 inch 高度 117.93 mm 高度 (英寸) 4.643 inch 宽度 16.2 mm 宽度 (英寸) 0.638 inch 净重 80 g 温度 存储温度 -25 °C...55 °C 环境温度 -60 °C…65 °C 最小持续工作温度 -60 °C 最大持续工作温度 110 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 材料参数 基础材料 Wemid 颜色编码 深褐 触发元件颜色 橙色 阻燃等级符合 UL 94 V-0 系统特征值 类型 混合端子 电位分配器 必须的端板 无 电位数量 1 层数 1 每层压接点数量 11 每层电位点数量 1 层，内部桥接 无 安装导轨已装备 TS 35 N功能 无 PE 功能 无 PEN功能 无 其它技术参数 可卡装 是 安装方式 TS 35 开放端 关闭的 防爆版 不 可压接导线 (其它联接) 其他联接剥皮长度 12 mm 其他联接方式的接口类型 PUSH IN 其他联接方式的最大压接面积 AWG 10 其他联接方式的最小压接面积 AWG 20 其他联接方式的软导线的最小压接面积 0.5 mm² 其他连接的连接方向 上方 其它联接 单股导线最大压接面积 10 mm² 其它联接 单股导线最小压接面积 0.5 mm² 其它联接 多股导线最大压接面积 10 mm² 其它联接 多股导线最小压接面积 0.5 mm² 其它联接 软导线最大压接面积 10 mm² 最大夹压范围, 更多连接 6 mm² 最小压接面积 其他联接 0.5 mm² 联接点数量，其他联接 4 螺丝刀口尺寸，其他联接 1.0 x 5.5 mm 软导线的最大压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式 10 mm² 软导线的最小压接面积，带塑料套管状端头（DIN 46228/1），其他联接 0.5 mm² 额定横截面积 更多连接 6 mm² 可压接导线 (额定联接) 剥线长度 17 mm 压接范围，最大 35 mm² 压接范围，最小 1.5 mm² 压接螺钉 M 6 双线管状端头 最大导线横截面 6 mm² 双线管状端头 最小导线横截面 1.5 mm² 可压接导线 联接技术规范: 螺钉联接 导线连接 截面积: 最小: 1.5 mm² 最大: 35 mm² 标称: 35 mm² 最小: 1.5 mm² 最大: 35 mm² 标称: 35 mm² 最小: 1.5 mm² 最大: 35 mm² 标称: 35 mm² 最小: 1.5 mm² 最大: 35 mm² 标称: 35 mm² 管状端头: 导线/接线点数量: 1 剥线长度: 最小: 17 mm 最大: 17 mm 标称: 17 mm 扭紧力矩: 最小: 2.5 Nm 最大: 2.5 Nm 标称: 2.5 Nm 导线/接线点数量: 1 导线/接线点数量: 1 剥线长度: 最小: 17 mm 最大: 17 mm 标称: 17 mm 扭紧力矩: 最小: 2.5 Nm 最大: 2.5 Nm 标称: 2.5 Nm 导线/接线点数量: 1 剥线长度: 最小: 17 mm 最大: 17 mm 标称: 17 mm 扭紧力矩: 最小: 2.5 Nm 最大: 2.5 Nm 标称: 2.5 Nm 导线连接 截面积: 最小: 0.5 mm² 最大: 6 mm² 标称: 6 mm² 最小: 0.5 mm² 最大: 6 mm² 标称: 6 mm² 最小: 0.5 mm² 最大: 6 mm² 标称: 6 mm² 最小: 0.5 mm² 最大: 6 mm² 标称: 6 mm² 管状端头: 导线/接线点数量: 4 剥线长度: 最小: 12 mm 最大: 12 mm 标称: 12 mm 导线/接线点数量: 4 剥线长度: 最小: 12 mm 最大: 12 mm 标称: 12 mm 导线/接线点数量: 4 剥线长度: 最小: 12 mm 最大: 12 mm 标称: 12 mm 导线连接 截面积: 最小: 0.5 mm² 最大: 2.5 mm² 标称: 2.5 mm² 最小: 0.5 mm² 最大: 2.5 mm² 标称: 2.5 mm² 最小: 0.5 mm² 最大: 2.5 mm² 标称: 2.5 mm² 最小: 0.5 mm² 最大: 2.5 mm² 标称: 2.5 mm² 管状端头: 导线/接线点数量: 4 剥线长度: 最小: 10 mm 最大: 10 mm 标称: 10 mm 导线/接线点数量: 4 剥线长度: 最小: 10 mm 最大: 10 mm 标称: 10 mm 导线/接线点数量: 4 剥线长度: 最小: 10 mm 最大: 10 mm 标称: 10 mm 导线最大压接面积 AWG AWG 14 导线最小压接面积 AWG AWG 2 导线连接截面积，单股硬导线，最大 35 mm² 导线连接截面积，单股硬导线，最小 1.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 35 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 1.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 35 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 1.5 mm² 接线截面积，多股线，最大 35 mm² 接线截面积，多股线，最小 1.5 mm² 最大压接面积 软导线 35 mm² 最大拧紧力矩 2.5 Nm 最小多股导线接线截面积 1.5 mm² 最小拧紧力矩 2.5 Nm 测量规 按照 60 947-1 标准 B9 联接点数量 11 联接类型 螺钉联接 联接类型 2 PUSH IN 螺丝刀口尺寸 1 x 5.5 连接方向 上方 额定数据（CSA） CSA 认证号 227442-80219640 电流 大小 C (CSA) 600 V 通用的 安装导轨已装备 TS 35 导线最大压接面积 AWG AWG 14 导线最小压接面积 AWG AWG 2 标准 IEC 60947-7-1 额定数据 额定横截面 35 mm² 额定电压 1,000 V 额定交流电压 1,000 V 额定直流电压 1,000 V 额定电流 110 A 最大电流 110 A 标准 IEC 60947-7-1 体积电阻率符合 IEC 60947-7-x 标准 0.26 mΩ 额定浪涌电压 8 kV 功率损耗符合 IEC 60947-7-x 4 W 污染等级 3 过压等级 III 额定数据（UL） cURus 证书号 E60693 最大导线尺寸 工厂接线 (cURus) 2 AWG 最大导线尺寸 现场接线 (cURus) 2 AWG 最小导线尺寸 工厂接线 (cURus) 14 AWG 最小导线尺寸 现场接线 (cURus) 14 AWG 分类 ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-19 ECLASS 15.0 27-25-01-19
