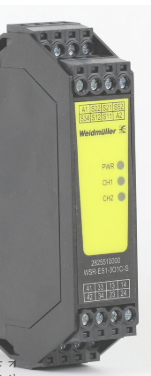

简要说明:订货号 2825510000 类型 WSR-ES1-3O1C-S GTIN (EAN) 4064675359746 数量 1 PC
审批 认证 通用订货数据 订货号 2825510000 类型 WSR-ES1-3O1C-S GTIN (EAN) 4064675359746 数量 1 PC 尺寸和重量 深 114 mm 深度 (英寸) 4.488 inch 高度 100 mm 高度 (英寸) 3.937 inch 宽度 22.5 mm 宽度 (英寸) 0.886 inch 净重 168 g 温度 存储温度 -40 °C...85 °C 工作温度 -20 °C...60 °C 湿度 10...90 % （无凝结） 失效概率 SIL 符合 IEC 61508 3 SFF 99 % PFH 1*10-9 1/h 0.309 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 6c REACH SVHC Lead 7439-92-1 输入 (电源) 连接名称 A1 A2 额定控制电压 24V AC/DC -15% +10% 电流消耗 ≤ 90 mA at 24 V DC ≤ 240 mA at 24 V AC 响应时间 <= 100 ms 启动电路 联接标记 S12 S34 功能 开 监控电路 连接名称 S11 S12 S21 S22 输出 (解锁电路) 连接名称 13 14 23 24 33 34 触点设计 3 个常开触点 触点基质材料 AgSnO2 0.2μm Au 开断电流最大允许值 5 A 最大开断容量 AC-15, 5 A/230 V DC-13, 5 A/24 V 开启时间 ≤ 300 ms 关断时间 ≤ 30ms 反馈输出 连接名称 41 42 触点设计 1 个常闭触点 开断电流 最大值 5 A 安全相关的基本参数 硬件容错 (HFT) 1 安全等级 SIL 3 安全标准 EN 60947-5-1 EN ISO 13849 IEC 61508 IEC 62061 EN 60204-1 Safe Failure Fraction (SFF) 99 % 基本信息 工作海拔 ≤ 2000 m 高于海平面 安装导轨已装备 TS 35 颜色编码 黑色 黄色 绝缘设计 绝缘配合根据 EN 60947-5-1 额定电压 250 V 污染等级 2 过压等级 III 介电强度，输入/输出 1.5kVeff / 1 分钟 抗冲击耐压 输入/输出：6 KV(1.2/50 µs) 输出/输出：4 KV(1.2/50 µs) 防护等级 IP20 联接参数 导线连接方式 螺钉联接 额定连接下的裸线长度 7 mm 单股导线的最小压接面积 0.2 mm² 单股导线最大截面 4 mm² 最小多股导线接线截面积 0.2 mm² 最大压接面积 软导线 4 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.2 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 4 mm² 分类 ETIM 8.0 EC001449 ETIM 9.0 EC001449 ETIM 10.0 EC001449 ECLASS 14.0 27-37-18-19 ECLASS 15.0 27-37-18-19
