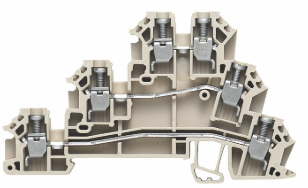

简要说明:版本 传感器/执行器端子, 螺钉联接, 深褐, 2.5 mm², 24 A, 250 V, 联接点数量: 6, 层数: 3, TS 35 订货号 1784180000 类型 DLD 2.5 DB GTIN (EAN) 4032248189854 数量 50 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 UR 证书号 E60693 通用订货数据 版本 传感器/执行器端子, 螺钉联接, 深褐, 2.5 mm², 24 A, 250 V, 联接点数量: 6, 层数: 3, TS 35 订货号 1784180000 类型 DLD 2.5 DB GTIN (EAN) 4032248189854 数量 50 PC 尺寸和重量 深 48.5 mm 深度 (英寸) 1.909 inch 深度（含 DIN 导轨） 49 mm 高度 82.5 mm 高度 (英寸) 3.248 inch 宽度 6.2 mm 宽度 (英寸) 0.244 inch 净重 15.84 g 温度 存储温度 -25 °C...55 °C 环境温度 -5 °C…40 °C 最小持续工作温度 -50 °C 最大持续工作温度 120 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 材料参数 基础材料 Wemid 颜色编码 深褐 阻燃等级符合 UL 94 V-0 系统特征值 类型 螺钉连接 单侧开放 必须的端板 是 电位数量 3 层数 3 每层压接点数量 2 每层电位点数量 1 层，内部桥接 无 PE联接 无 安装导轨已装备 TS 35 N功能 无 PE 功能 无 PEN功能 无 可压接2根截面积相同的导线(H05V/H07V) (额定联接) 多股软导线的最大压接面积（双线） 1 mm² 多股软导线的最小压接面积（双线） 0.5 mm² 最大压接面积 多股线 带管状端头( DIN 46228/1) 双线 1 mm² 最小压接面积 多股线 带管状端头( DIN 46228/1) 双线 0.5 mm² 其它技术参数 安装方式 直接卡在导轨上 开放端 右方 相同端子的数量 1 防爆版 不 可压接导线 (其它联接) 软导线的最大压接面积，带塑料套的管状端头 （DIN 46228/1）其他联接方式 2.5 mm² 可压接导线 (额定联接) DMS 电动螺丝刀的扭矩设置 1 剥线长度 7 mm 压接范围，最大 4 mm² 压接范围，最小 0.13 mm² 压接螺钉 M 2.5 可压接导线 联接技术规范: 螺钉联接 导线连接 截面积: 型号: 硬导线, H05(07) V-U 最小: 0.5 mm² 最大: 4 mm² 标称: 2.5 mm² 管状端头: 剥线长度: 最小: 7 mm 最大: 7 mm 标称: 7 mm 扭紧力矩: 最小: 0.4 Nm 最大: 0.6 Nm 联接技术规范: 螺钉联接 导线连接 截面积: 型号: 多股导线的 H07 V-R 最小: 0.5 mm² 最大: 4 mm² 标称: 2.5 mm² 管状端头: 剥线长度: 最小: 7 mm 最大: 7 mm 标称: 7 mm 扭紧力矩: 最小: 0.4 Nm 最大: 0.6 Nm 联接技术规范: 螺钉联接 导线连接 截面积: 型号: 软导线, H05(07) V-K 最小: 0.5 mm² 最大: 4 mm² 标称: 2.5 mm² 管状端头: 剥线长度: 最小: 7 mm 最大: 7 mm 标称: 7 mm 扭紧力矩: 最小: 0.4 Nm 最大: 0.6 Nm 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 26 导线连接截面积，单股硬导线，最大 4 mm² 导线连接截面积，单股硬导线，最小 0.13 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 0.13 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.13 mm² 接线截面积，多股线，最大 4 mm² 接线截面积，多股线，最小 0.13 mm² 接线截面积，多股细导线，最小 0.13 mm² 最大压接面积 软导线 4 mm² 最大拧紧力矩 0.6 Nm 最小多股导线接线截面积 0.13 mm² 最小拧紧力矩 0.4 Nm 测量规 按照 60 947-1 标准 A3 联接点数量 6 联接类型 螺钉联接 联接类型 2 螺钉联接 螺丝刀口尺寸 0.6 x 3.5 mm 连接方向 水平进线 额定数据（CSA） CSA 认证号 12400-134 导线最大压接面积(CSA) 12 AWG 最小导线横截面积（CSA ） 26 AWG 电压大小 C (CSA) 300 V 电流 大小 C (CSA) 10 A 通用的 安装导轨已装备 TS 35 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 26 标准 IEC 60947-7-1 额定数据 额定横截面 2.5 mm² 额定电压 250 V 额定直流电压 250 V 额定电流 24 A 最大电流 24 A 标准 IEC 60947-7-1 体积电阻率符合 IEC 60947-7-x 标准 3.99 mΩ 额定浪涌电压 4 kV 功率损耗符合 IEC 60947-7-x 0.77 W 污染等级 3 额定数据（UL） UR 证书号 E60693 最大导线尺寸 工厂接线 (UR) 12 AWG 最大导线尺寸 现场接线 (UR) 12 AWG 最小导线尺寸 工厂接线 (UR) 26 AWG 最小导线尺寸 现场接线 (UR) 22 AWG 电压大小 D（UR） 300 V 电流 大小 D (UR) 10 A 分类 ETIM 8.0 EC000900 ETIM 9.0 EC000900 ETIM 10.0 EC000900 ECLASS 14.0 27-25-01-12 ECLASS 15.0 27-25-01-12
