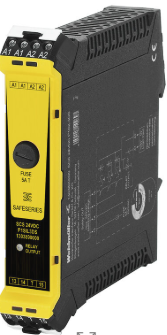

简要说明:版本 SAFESERIES, 安全继电器,24 DC ±20 %, 35 mA , 最大开关电流，内部熔断器: 5 A（参阅降额曲线）, SIL 3, EN 61508:2010 订货号 1303890000 类型 SCS 24VDC P1SIL3DS GTIN (EAN) 4050118102697 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E223474 通用订货数据 版本 SAFESERIES, 安全继电器,24 DC ±20 %, 35 mA , 最大开关电流，内部熔断器: 5 A（参阅降额曲线）, SIL 3, EN 61508:2010 订货号 1303890000 类型 SCS 24VDC P1SIL3DS GTIN (EAN) 4050118102697 数量 1 PC 尺寸和重量 深 114.1 mm 深度 (英寸) 4.492 inch 高度 117.3 mm 高度 (英寸) 4.618 inch 宽度 22.5 mm 宽度 (英寸) 0.886 inch 净重 177 g 温度 存储温度 -40 °C...85 °C 环境温度 -25 °C…50 °C 湿度 40°C / 93% 相对湿度，无凝结 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 807f1906-ce90-4f93-8801-4b128b343e6b 输入（安全回路） 连接标记（安全电路） A1 A2 额定控制电压 24 DC ±20 % 电流消耗 42 mA 24 V DC -10 % 电流消耗保证值 35 mA 浪涌电流 ≤170 mA 状态显示 LED 黄色 保护回路 反极性保护 飞轮二极管 输出（安全回路） 连接标记（安全输出） 13 14 15 触点设计 1个不带电安全模块 (常开触点) 触点基质材料 AgNi 0.15 镀金 允许的最大开关电压 250 V AC / 30 V DC 允许的最大开关电流 5 A 最大开关电流，内部熔断器 5 A（参阅降额曲线） 最大开关电流，外置熔断器 5 A（参阅降额曲线） 最大开关能力 1250 VA 内部熔断器 5 A 惰性 外置备用熔断丝 5 A 惰性 短路电阻 无 接通时间 typ. 7 ms 切断时间 typ. 14 ms 最小开关能力 10 mA @ 12 V 安全相关的基本参数 Tproof 12 a 设备类型 A 硬件容错 (HFT) 2 安全等级 SIL 3 安全标准 EN 61508:2010 基本信息 工作海拔 ≤ 2000 m 高于海平面 安装导轨已装备 TS 35 颜色编码 黑色 黄色 惰性气体电阻 符合EN 60068-2-60标准 Yes (编号：仅1304040000) 绝缘设计 额定电压 300 V 污染等级 2 过压等级 III 电气间隙和爬电距离，输入—输出 ≥ 5.5 mm 控制端 - 负载端间的耐压强度 4kVeff / 1min 安装导轨的介电强度 4 kVeff / 1 分钟 抗冲击耐压 6 kV (1.2/50 µs) 防护等级 IP20 详细标准及认证情况 标准 EN 61000 EN 61326-3-2 证书号 (cULus) E223474 联接参数 导线连接方式 螺钉联接 额定连接下的裸线长度 8 mm 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 1.5 mm² 压接范围，最小 0.13 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 单股导线的最小压接面积 0.2 mm² 单股导线最大截面 2.5 mm² 最小多股导线接线截面积 0.2 mm² 最大压接面积 软导线 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.2 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 2.5 mm² 软导线的最小压接面积，带管状端头 (DIN 46228-1) 0.2 mm² 软导线的最大压接面积，带管状端头 (DIN 46228-1) 2.5 mm² 螺丝刀口尺寸 尺寸 PH0 分类 ETIM 8.0 EC001449 ETIM 9.0 EC001449 ETIM 10.0 EC001449 ECLASS 14.0 27-37-18-19 ECLASS 15.0 27-37-18-19
