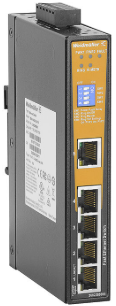

IE-SW-AL05LM-5TX魏德米勒 管理型交换机2682250000
品牌：魏德米勒 产地：德国
价格：1 规格：IE-SW-AL05LM-5TX

简要说明:版本 网络交换机, 精简管理, Fast Ethernet, 端口类型和数量: 5x RJ45, IP30, -40 °C...75 °C 订货号 2682250000 类型 IE-SW-AL05LM-5TX GTIN (EAN) 4050118692464 数量 1 PC

详细介绍:

审批

认证
ROHS
一致
UL File Number Search
UL 网站
证书号 (cULus)
E141197

通用订货数据

版本
网络交换机, 精简管理, Fast Ethernet, 端口类型和数量: 5x RJ45, IP30, -40 °C...75 °C
订货号
2682250000
类型
IE-SW-AL05LM-5TX
GTIN (EAN)
4050118692464
数量
1 PC

尺寸和重量

深
95 mm
深度 (英寸)
3.74 inch
高度
144.3 mm
高度 (英寸)
5.681 inch
宽度
26.1 mm
宽度 (英寸)
1.028 inch
净重
396 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...75 °C
湿度
5 至 95% （无凝结）

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

EMC认证

EMC 标准
EN 55032
EN 55024
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
冲击
符合 IEC 60068-2-27 标准
安全标准
UL 61010-1
UL 61010-2-201
振动
符合 IEC 60068-2-6 标准
自由落体
符合 IEC 60068-2-31 标准

环境条件

-40 °C
工作海拔
  • 最高海拔:
    2,000 m
  • 备注:
    符合 UL 要求
  • 最高海拔:
    6,000 m
  • 备注:
    如要了解限制条件，请参见下载部分中制造商对运行海拔的说明
最低存放温度.
-40 °C
最高存放温度
85 °C
最高操作温度
75 °C
湿度
5 至 95% （无凝结）

保修

质保期
5年

接口

RJ45 端口
10/100BaseT(X)
自动调整速率
全/半双工模式
自动 MDI/MDI-X 联接
功能 DIP 开关
1x 表示通过继电器启用/停用电源故障警报
3x 表示环网冗余设置
功能复位输入按钮
<5 秒：系统重启
>5 秒：出厂默认
告警触点
1 个继电器输出，载流量 7A@24V DC
端口类型和数量
5x RJ45

管理功能

设备配置
网页浏览器 (HTTP/HTTPS)
SNMP v1/v2c/v3
通过 web 界面或 TFTP 服务器上传配置文件
Command Line Interface (Telnet/SSH)
监控功能
SNMP v1/v2c/v3
链路层发现协议 (LLDP)
系统日志
通过电子邮件的基于事件的警告
通过中继器的基于事件的警告
通过 SNMP 陷阱的基于事件的警告
网络冗余
生成树协议 (STP)
快速生成树协议 (RSTP)
O-Ring（恢复时间 <10 ms）
O-Chain（恢复时间 <10 ms）
快速恢复
网络流量过滤器
基于端口的 VLAN
IP 地址管理
静态
DHCP-客户端
DHCP-服务器（基于端口，基于池）
DHCP Option 82
DHCP-中继
IPv4/IPv6
安全功能
VLAN 分段
启用/禁用端口
环路保护
TACACS+ 身份验证
通过安全性 IP 列表和允许的访问方法配置（web 界面、telnet、SSH）管理访问安全性
时间同步管理
NTP 服务器
SNTP 客户端
工业协议支持
Modbus/TCP slave

MTBF

MTBF
  • 符合标准:
    Telcordia SR-332
  • 工作时间（小时），最小值。:
    1,796,601 h

电源

供电电压范围
  • 电压类型:
    直流电
  • 电压，最小:
    10.8 V
  • 电压，最大:
    52.8 V
反向电路保护
是
电流消耗
  • 电压:
    12 V
  • 电流:
    0.29 A
  • 电压:
    24 V
  • 电流:
    0.14 A
  • 电压:
    48 V
  • 电流:
    0.08 A
电源电压
12/24/48 V DC
2 个冗余输入端
联接类型
1 个可拆卸的6 回路接线端子
过载电流保护
是

交换属性

MAC表大小
2 K
包缓冲区
1 Mbit
带宽底板
1 Gbit/s

机械结构

外壳基本材料
金属
安装方式
DIN 导轨
开关
精简管理
速度
Fast Ethernet
防护等级
IP30

技术

数据交换
储存和转发
标准
IEEE 802.3 for 10BaseT
IEEE 802.3u, 针对 100BaseT(X)
IEEE 802.3x, 流控制
IEEE 802.1D, 生成树协议
IEEE 802.1w, 快速STP
IEEE 802.1AB 针对链路层发现协议 (LLDP)
流量控制
IEEE 802.3x 流量控制

分类

ETIM 8.0
EC000734
ETIM 9.0
EC000734
ETIM 10.0
EC000734
ECLASS 14.0
19-17-04-01
ECLASS 15.0
19-17-04-01
