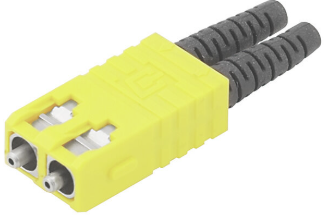

简要说明:版本 FO 插头，可重新联接, 插头插芯 SCRJ, POF, IP20 订货号 2564950000 类型 IE-PS-SCRJ1-POF-QA GTIN (EAN) 4050118574654 数量 10 PC
审批 ROHS 一致 通用订货数据 版本 FO 插头，可重新联接, 插头插芯 SCRJ, POF, IP20 订货号 2564950000 类型 IE-PS-SCRJ1-POF-QA GTIN (EAN) 4050118574654 数量 10 PC 尺寸和重量 深 51 mm 深度 (英寸) 2.008 inch 高度 14.7 mm 高度 (英寸) 0.579 inch 宽度 8.95 mm 宽度 (英寸) 0.352 inch 净重 13 g 温度 工作温度 -20 °C...80 °C 湿度 0…93 % 相对湿度 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 6c REACH SVHC Lead 7439-92-1 SCIP 67cf1078-beca-4687-860b-dc475a6ec24a 通用参数 光纤类型 POF 单股导线的最大直径 2.3 mm 单股导线的最小直径 2.1 mm 压力弹簧材料 不锈钢 压接套筒材料 青铜材质 镀镍 外壳基本材料 PC UL 94 V0 安装方式 螺钉安装 插入损耗 ≤ 1.0 dB 插拔次数 1000 插芯外壳材料 铸锌 经镀镍处理的 湿度 0…93 % 相对湿度 物品描述 插头插芯 SCRJ, POF 电缆拔出力，最小 100 N 端口 2 螺钉 端口1 SCRJ 端头材料 铜镍锌合金 防尘盖材料 TPE 防折断套管材料 TPE 防护等级 IP20 颜色编码 黄色 黑色 通用标准 专用通信电缆设备 ISO / IEC 11801:2002 EN50173-1:2007 ISO / IEC 24702:2006 DIN EN 61918 草稿 2007 年 2 月 连接器标准 IEC 61754-24 分类 ETIM 8.0 EC001122 ETIM 9.0 EC001122 ETIM 10.0 EC001122 ECLASS 14.0 19-17-01-22 ECLASS 15.0 19-17-01-22
