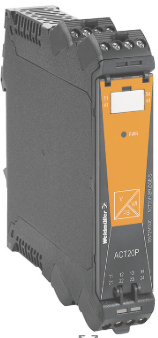

简要说明:版本 测量电桥转换器, 输入 : 电阻测量电桥, 输出 : 0(4)-20 mA, 0-10 V 订货号 1067250000 类型 ACT20P BRIDGE GTIN (EAN) 4032248820856 数量 1 PC
审批 认证 认证 CULUS; ROHS 一致 通用订货数据 版本 测量电桥转换器, 输入 : 电阻测量电桥, 输出 : 0(4)-20 mA, 0-10 V 订货号 1067250000 类型 ACT20P BRIDGE GTIN (EAN) 4032248820856 数量 1 PC 尺寸和重量 深 113.6 mm 深度 (英寸) 4.472 inch 高度 119.2 mm 高度 (英寸) 4.693 inch 宽度 22.5 mm 宽度 (英寸) 0.886 inch 净重 255.59 g 温度 存储温度 -40 °C...85 °C 工作温度 -40 °C...70 °C 湿度 10...90 % （无凝结） 失效概率 SIL 符合 IEC 61508 无 MTTF 543 a 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 传感器 Strain gauge resistance 电阻测量 Total resistance of all parallel resistance measuring bridges: min. 87 Ω 传感器电源 120 mA @ 10 V （= 4 x 350 Ω 桥式电阻） 压力应变桥灵敏度 1.0 mV / V 直至 5.0 mV / V 跳线电源电压 5 V 或 10 V 输入信号 ±10 mV / ±20 mV / ±30 mV / ±50 mV 输入数量 1 通用参数 功耗 3 W @ 24 V DC 名义功耗 4 VA 安装导轨已装备 TS 35 工作海拔 ≤ 2000 m 温度系数 typ. 0.005 % / °C 电源电压 10…60 V DC 精度 <测量范围的 0.05 % 线性 典型情况下为信号范围的 ± 0.05 % 配置 DIP 开关和按钮 长期偏离 0.1 % / 10.000 h 防护等级 IP20 阶跃响应时间 < 400 ms (10…90 %) 绝缘参数 EMC 标准 EN 61326 污染等级 2 绝缘电压 5.7 kV (输入/输出, 输入/供电) 过压等级 III 额定电压 300 V 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 2.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 产品描述 产品描述 ACT20P-BRIDGE-S 电桥测量变送器将测量电桥电压转换成标准信号。按钮用于针对相连的测量电桥进行调节。电桥测量变送器可以为最多 4 个并联测量电桥（每个 350 Ω）进行供电。设备通过一个用于外部按钮或外部 PLC 信号的单独输入端，支持简单的去皮重校准。电源与输入和输出之间经电气隔离 (3 重隔离)。 特性 • 4 线和 6 线测量 • 最多为 4 个并联测量电桥供电，每个 350 Ω • 可通过 DIP 开关调节输入和输出范围 • 通过外部按钮或 PLC 信号进行去皮重校准 • 前面板 LED 具有运行状态显示 • 在输入、输出和电源之间进行 3 重电气隔离。 分类 ETIM 8.0 EC002653 ETIM 9.0 EC002653 ETIM 10.0 EC002653 ECLASS 14.0 27-21-01-20 ECLASS 15.0 27-21-01-20 标书规格表 描述文本- 长 电桥测量转换器，3 端隔离，可配置，可配置 测量隔离转换器，22.5 mm 宽，配有外部电源， 用于记录、转换和隔离工业应变计的测量信号。 输出侧提供直流电流/电压信号。可以通过输入回路为 3 x 350 Ohm 的测量电桥供电。通过 外部开关信号自动校准毛重，或者手动按下按钮进行校准。 6- 线制联接可以补偿接线电阻差。电桥激励电压可以在 5 V 和 10 V 之间切换。可以在前侧使用一个按钮校准测试装置。 输出输出信号可通过 DIP 开关配置。 适合 TS35 DIN 导轨安装的外壳 尺寸：L/W/H 119.2/ 22.5/ 113.6 mm 螺钉联接/额定横截面 2.5 mm2 防护等级： IP 20 输入 电阻桥 / 1 mV / V... 5 mV / V 电桥灵敏度 +/- 10 mV / +/- 20 mV / +/- 30 mV / +/- 50 mV (可调节) 输入电阻 > 1 MOhm 桥接电源 5 V 或 10 V 输出 0...11 V / 0...22 mA 可配置 负载电阻 < 600 Ohm/ Strom/> 1 kOhm/ 电压 温度系数 标准值 50 ppm / K 传输错误 标准值 0.05 % 输入 阶跃响应时间 < 400 ms (10...90 %) 辅助电源 10...60 VDC 环境 温度范围 -40°C...+70 °C 隔离 EN 50178，所有电路之间实现5.7 kV AC/DC 的 3 端电隔离 测试电压 输入、输出与辅助电源之间实现 4 kV 电隔离 额定 电压 300 V AC/DC ，过压等级 III，防污等级 2 认证 cULus、cULusEX 型号 ACT20P-BRIDGE-S 描述文本- 短 电桥测量转换器，3 端隔离，可配置，可配置 测量隔离转换器， 22.5 mm 宽，配有外部电源，用于记录、 转换和隔离工业应变计的测量信号。 输出侧提供直流电流/ 电压信号。输出回路可以为 3 x 350 Ohm 测量电桥供电。通过外部开关信号自动校准毛重， 或手动按下按钮进行校准。 6- 线制联接可以补偿接线电阻差。电桥激励电压可以在 5 V 和 10 V 之间切换。可以在前侧使用一个按钮校准测试装置 输出输出信号可通过 DIP 开关配置。
电桥测量转换器，3 端隔离，可配置，可配置 测量隔离转换器，22.5 mm 宽，配有外部电源， 用于记录、转换和隔离工业应变计的测量信号。 输出侧提供直流电流/电压信号。可以通过输入回路为 3 x 350 Ohm 的测量电桥供电。通过 外部开关信号自动校准毛重，或者手动按下按钮进行校准。 6- 线制联接可以补偿接线电阻差。电桥激励电压可以在 5 V 和 10 V 之间切换。可以在前侧使用一个按钮校准测试装置。 输出输出信号可通过 DIP 开关配置。 适合 TS35 DIN 导轨安装的外壳 尺寸：L/W/H 119.2/ 22.5/ 113.6 mm 螺钉联接/额定横截面 2.5 mm2 防护等级： IP 20 输入 电阻桥 / 1 mV / V... 5 mV / V 电桥灵敏度 +/- 10 mV / +/- 20 mV / +/- 30 mV / +/- 50 mV (可调节) 输入电阻 > 1 MOhm 桥接电源 5 V 或 10 V 输出 0...11 V / 0...22 mA 可配置 负载电阻 < 600 Ohm/ Strom/> 1 kOhm/ 电压 温度系数 标准值 50 ppm / K 传输错误 标准值 0.05 % 输入 阶跃响应时间 < 400 ms (10...90 %) 辅助电源 10...60 VDC 环境 温度范围 -40°C...+70 °C
隔离 EN 50178，所有电路之间实现5.7 kV AC/DC 的 3 端电隔离 测试电压 输入、输出与辅助电源之间实现 4 kV 电隔离 额定 电压 300 V AC/DC ，过压等级 III，防污等级 2 认证 cULus、cULusEX
型号 ACT20P-BRIDGE-S
电桥测量转换器，3 端隔离，可配置，可配置 测量隔离转换器， 22.5 mm 宽，配有外部电源，用于记录、 转换和隔离工业应变计的测量信号。 输出侧提供直流电流/ 电压信号。输出回路可以为 3 x 350 Ohm 测量电桥供电。通过外部开关信号自动校准毛重， 或手动按下按钮进行校准。 6- 线制联接可以补偿接线电阻差。电桥激励电压可以在 5 V 和 10 V 之间切换。可以在前侧使用一个按钮校准测试装置 输出输出信号可通过 DIP 开关配置。
