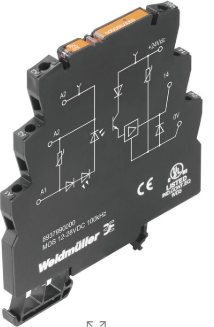

简要说明:版本 MICROOPTO, 固态继电器, 额定控制电压: 12 V DC...28 V DC , 额定开关电压: 19.6…28.8 V DC, 持续电流: 50mA, 螺钉联接 订货号 8937990000 类型 MOS 12-28VDC 100KHZ GTIN (EAN) 4032248716227 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E141197 通用订货数据 版本 MICROOPTO, 固态继电器, 额定控制电压: 12 V DC...28 V DC , 额定开关电压: 19.6…28.8 V DC, 持续电流: 50mA, 螺钉联接 订货号 8937990000 类型 MOS 12-28VDC 100KHZ GTIN (EAN) 4032248716227 数量 1 PC 尺寸和重量 深 97.8 mm 深度 (英寸) 3.85 inch 高度 88.1 mm 高度 (英寸) 3.468 inch 宽度 6.1 mm 宽度 (英寸) 0.24 inch 净重 31.81 g 温度 存储温度 -40 °C...80 °C 环境温度 -25 °C…60 °C 湿度 5 至 95% 相对湿度，Tu = 55°C，非泠凝 失效概率 MTTF 2,559 a 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP d32f8e61-6733-45d6-9062-c95f9903aad6 控制侧 额定控制电压 12 V DC...28 V DC 额定控制电压（控制输入） 12 V DC...28 V DC 额定功率 ≤ 360 mW 状态显示 绿色 LED 保护电路 压敏电阻 反极性保护 输入频率 100 kHz 负载侧 额定开关电压 19.6…28.8 V DC 持续电流 0.05 A 额定开关电流 50 mA 负载类型 LC A 最大开关电压，直流 48 V 短时冲击电流 0.6 A (20 ms) 动作延时 <200 ns 断开延时 <400 ns 最大负载时的压降 ≤ 2 V 漏电流 <1 µA 短路保护 无 负载侧保护电路 压敏电阻 反极性保护 触点类型 1 常开触点 (晶体管) 最大开关频率（DC 控制电压） 530 kHz 额定辅助电压 19.6…28.8 V / 最大 8 mA 基本信息 安装导轨已装备 TS 35 颜色编码 黑色 阻燃等级符合 UL 94 V-0 UL94阻燃等级组件 组件: 外壳 UL94阻燃等级: V-0 绝缘设计 额定电压 30 V 污染等级 2 过压等级 II 控制端 - 负载端间的耐压强度 350Veff / 1 min. 安装导轨的介电强度 350Veff / 1 min. 抗冲击耐压 500V (1,2/50µ) 防护等级 IP20 详细标准及认证情况 证书号 (DNV) TAE000033E 证书号 (cULus) E141197 联接参数 导线连接方式 螺钉联接 额定连接下的裸线长度 7 mm 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 2.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 4 mm² 单股导线的最小压接面积 0.5 mm² 单股导线最大截面 4 mm² 最小多股导线接线截面积 0.5 mm² 最大压接面积 软导线 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 1.5 mm² 软导线的最小压接面积，带管状端头 (DIN 46228-1) 0.5 mm² 软导线的最大压接面积，带管状端头 (DIN 46228-1) 1.5 mm² 螺丝刀口尺寸 0.6 x 3.5 mm 重要注意事项 产品信息 The cable lengths must not exceed 30 m. 分类 ETIM 8.0 EC001504 ETIM 9.0 EC001504 ETIM 10.0 EC001504 ECLASS 14.0 27-37-16-04 ECLASS 15.0 27-37-16-04
