ZP 2.5/1AN魏德米勒 接线端子1875150000
品牌：魏德米勒 产地：德国
价格：1 规格：ZP 2.5/1AN

简要说明:版本 Z系列, 接插件, 深褐, 直接安装 订货号 1875150000 类型 ZP 2.5/1AN GTIN (EAN) 4032248465163 数量 50 PC

详细介绍:

审批

认证
ROHS
一致
UL File Number Search
UL 网站
cURus 证书号
E60693

通用订货数据

版本
Z系列, 接插件, 深褐, 直接安装
订货号
1875150000
类型
ZP 2.5/1AN
GTIN (EAN)
4032248465163
数量
50 PC

尺寸和重量

深
41 mm
深度 (英寸)
1.614 inch
高度
23 mm
高度 (英寸)
0.906 inch
宽度
5.1 mm
宽度 (英寸)
0.201 inch
净重
2.776 g

温度

存储温度
-25 °C...55 °C
环境温度
-50 °C…75 °C
最小持续工作温度
-50 °C
最大持续工作温度
120 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

基础材料
Wemid
颜色编码
深褐
阻燃等级符合 UL 94
V-0

系统特征值

类型
插座
插拔式
弹片连接
必须的端板
是
电位数量
1
层数
1
每层压接点数量
1
层，内部桥接
无
PE联接
无

其它技术参数

安装指导
直接安装
安装方式
插入的
开放端
右方

可压接导线 (额定联接)

- 不带塑料套的线端金属包头管部长度 DIN 46228/1
  • 导线连接 截面积:
    • 标称:
      0.5 mm²
  • 导线连接 截面积:
    • 标称:
      0.75 mm²
  • 导线连接 截面积:
    • 标称:
      1 mm²
  • 导线连接 截面积:
    • 标称:
      1.5 mm²
  • 导线连接 截面积:
    • 标称:
      2.5 mm²
- 带塑料套的线端金属包头管部长度 DIN 46228/4
  • 导线连接 截面积:
    • 标称:
      0.5 mm²
  • 导线连接 截面积:
    • 标称:
      0.75 mm²
  • 导线连接 截面积:
    • 标称:
      1 mm²
  • 导线连接 截面积:
    • 标称:
      1.5 mm²
  • 导线连接 截面积:
    • 标称:
      2.5 mm²
剥线长度
10 mm
压接范围，最大
4 mm²
压接范围，最小
0.13 mm²
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
4 mm²
导线连接截面积，单股硬导线，最小
0.13 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
2.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.13 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.13 mm²
接线截面积，多股线，最小
0.13 mm²
最大压接面积 软导线
4 mm²
最小多股导线接线截面积
0.13 mm²
测量规 按照 60 947-1 标准
A2
联接点数量
1
联接类型
插拔联接
螺丝刀口尺寸
0.6 x 3.5 mm
连接方向
上方

额定数据（CSA）

最大导线截面积 (cCSAusX)
12 AWG
最小导线截面积 (cCSAusX)
26 AWG
电压 大小 C (cCSAus)
300 V
电压 大小 D (cCSAus)
600 V
电压 大小C (cCSAus)
20 A
电压 大小D (cCSAus)
5 A
证书号 (cCSAus)
154685-1460993

通用的

回路数
1
安装指导
直接安装
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 26
标准
符合 IEC 60947-7-1 标准

额定数据

额定横截面
2.5 mm²
额定电压
500 V
额定直流电压
500 V
额定电流
24 A
最大电流
24 A
标准
符合 IEC 60947-7-1 标准
体积电阻率符合 IEC 60947-7-x 标准
1.33 mΩ
额定浪涌电压
6 kV
相邻端子的额定浪涌电压
6 kV
功率损耗符合 IEC 60947-7-x
0.77 W
污染等级
3

额定数据（UL）

cURus 证书号
E60693
最大导线尺寸 工厂接线 (cURus)
12 AWG
最大导线尺寸 现场接线 (cURus)
12 AWG
最小导线尺寸 工厂接线 (cURus)
26 AWG
最小导线尺寸 现场接线 (cURus)
26 AWG
电压大小 C （cURus）
300 V
电压大小 D （cURus）
600 V
电流大小 C （cURus）
20 A
电流大小 D （cURus）
5 A

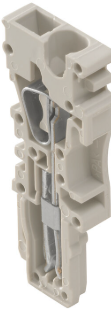

产品图片

图片标题-02
产品图片
图片签名-02
插图类似

分类

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
