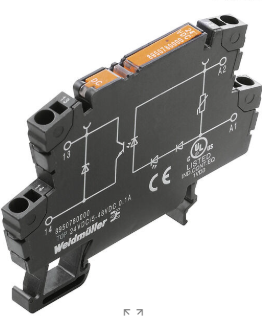

简要说明:版本 TERMOPTO, 固态继电器, 额定控制电压: 24 V DC ±20 % , 额定开关电压: 5...48 V DC, 持续电流: 0.1 A, PUSH IN 订货号 8950780000 类型 TOP 24VDC/48VDC 0,1A GTIN (EAN) 4032248742158 数量 10 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E223474 通用订货数据 版本 TERMOPTO, 固态继电器, 额定控制电压: 24 V DC ±20 % , 额定开关电压: 5...48 V DC, 持续电流: 0.1 A, PUSH IN 订货号 8950780000 类型 TOP 24VDC/48VDC 0,1A GTIN (EAN) 4032248742158 数量 10 PC 尺寸和重量 深 55 mm 深度 (英寸) 2.165 inch 高度 79.4 mm 高度 (英寸) 3.126 inch 宽度 6.1 mm 宽度 (英寸) 0.24 inch 净重 19.4 g 温度 存储温度 -40 °C...80 °C 环境温度 -20 °C…60 °C 湿度 5 至 95% 相对湿度，Tu = 40°C，非冷凝 失效概率 MTTF 2,500 a 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 控制侧 额定控制电压 24 V DC ±20 % 额定控制电压（控制输入） 24 V DC ±20 % 额定控制电流 7 mA DC 额定功率 ≤ 170 mW 状态显示 绿色 LED 保护电路 压敏电阻 反极性保护 输入频率 3 kHz 负载侧 额定开关电压 5...48 V DC 持续电流 0.1 A (DC1) 额定开关电流 100 mA 负载类型 DC1 最大开关电压，直流 48 V 动作延时 <13 µs 断开延时 <42 µs 最大负载时的压降 <1 V 漏电流 <10 µA 最小开关电流 100 µA 短路保护 无 负载侧保护电路 飞轮二极管 触点类型 1 常开触点 (晶体管) 最大开关频率（DC 控制电压） 3,000 Hz 基本信息 安装导轨已装备 TS 35 测试按钮可用 否 颜色编码 黑色 UL94阻燃等级组件 组件: 外壳 UL94阻燃等级: V-0 绝缘设计 额定电压 300 V 污染等级 2 过压等级 III 电气间隙和爬电距离，输入—输出 > 3mm 控制端 - 负载端间的耐压强度 1.2kVeff / 1 min. 抗冲击耐压 4 kV (1.2 / 50 µs) 防护等级 IP20 详细标准及认证情况 证书号 (cULus) E223474 联接参数 导线连接方式 PUSH IN 额定连接下的裸线长度 10 mm 额定连接下的压接范围 1.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 20 导线最大压接面积 AWG AWG 14 单股导线的最小压接面积 0.5 mm² 单股导线最大截面 1.5 mm² 最小多股导线接线截面积 0.5 mm² 最大压接面积 软导线 1.5 mm² 多股软导线的最小压接面积(AWG) AWG 20 多股软导线的最大压接面积(AWG) AWG 14 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 1.5 mm² 软导线的最小压接面积，带管状端头 (DIN 46228-1) 0.5 mm² 软导线的最大压接面积，带管状端头 (DIN 46228-1) 1.5 mm² 螺丝刀口尺寸 0.6 x 3.5 mm 分类 ETIM 8.0 EC001504 ETIM 9.0 EC001504 ETIM 10.0 EC001504 ECLASS 14.0 27-37-16-04 ECLASS 15.0 27-37-16-04
