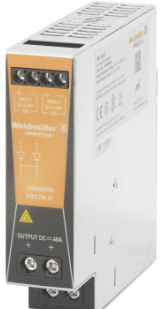

PRO DM 20魏德米勒 二极管模块2486080000
品牌：魏德米勒 产地：德国
价格：1 规格：PRO DM 20

简要说明:版本 二极管模块, 24 V DC 订货号 2486080000 类型 PRO DM 20 GTIN (EAN) 4050118496819 数量 1 PC

详细介绍:

审批

认证
ROHS
一致
UL File Number Search
UL 网站
证书号 (cULus)
E258476

通用订货数据

版本
二极管模块, 24 V DC
订货号
2486080000
类型
PRO DM 20
GTIN (EAN)
4050118496819
数量
1 PC

尺寸和重量

深
125 mm
深度 (英寸)
4.921 inch
高度
125 mm
高度 (英寸)
4.921 inch
宽度
32 mm
宽度 (英寸)
1.26 inch
净重
441 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...70 °C
湿度
5 至 95% 相对湿度，Tu = 40°C，非冷凝

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
cc374e6c-371c-484b-a36d-6c65c5030ae7

输入

名义功耗
480 VA
接线方式
螺钉联接
输入熔断器（内置）
不
输入电压范围 直流
0...60 V DC
输入电流
2 × 24 A (-40 °C ~ +45 °C)
2 × 20 A (+45 °C ~ +60 °C)
2 × 15 A (+70 °C)
额定输入电压
24 V DC

输出

U 条件下的持续输出电流标称
1 × 48 A (-40 °C ~ +45 °C)
1 × 40 A (+45 °C ~ +60 °C)
1 × 30 A (+70 °C)
反向电压保护
是
接线方式
螺钉联接
最大输出电流
40 A
残余波纹, 切换峰值电流
取决于所使用的电源
输出功率
932 W
额定输出电压
VIN典型值 0.7 V

通用参数

MTBF
  • 符合标准:
    SN 29500
  • 工作时间（小时），最小值。:
    32,830,000 h
  • 环境温度:
    25 °C
  • 输入电压:
    24 V
  • 输出功率:
    480 W
  • 占空比:
    100 %
  • 符合标准:
    SN 29500
  • 工作时间（小时），最小值。:
    25,982,000 h
  • 环境温度:
    40 °C
  • 输入电压:
    24 V
  • 输出功率:
    480 W
  • 占空比:
    100 %
外壳规格
金属，耐腐蚀
安装位置、安装提示
水平安装于 TS35 安装导轨上。顶部和底部保留 50 mm 间隙便于空气循环。可以并排安装，不留间隙。
宽度
32 mm
效率
> 97 % @ 24 V 输入电压
湿度
5 至 95% 相对湿度，Tu = 40°C，非冷凝
短路保护
不
过压等级
III
防护等级
IP20
降额
> 60°C / 75% 负载 @ 70°C
高度
225 mm

EMC / 冲击/振动

抗冲击稳定性 IEC 60068-2-27
所有方向力値30g
抗干扰检查方式
EN 55022
EN 55024
EN 61000-3-2,-3
EN 61000-4-2 (ESD)/EN 61000-4-3 and EN 61000-4-8 (fields)/EN 61000-4-4 (burst)/EN 61000-4-5 (surge)/EN 61000-4-6 (conducted)
抗振动稳定性 IEC 60068-2-6
2.3 g（位于 DIN 导轨上）

绝缘参数

污染等级
2
绝缘电压 输出对地
0.5 kV
绝缘电压，输出/对地
0.5 kV
过压等级
III
防护等级
III，无PE 连接，用于 SELV

电气安全

电气机械设备
根据EN60204

联接数据（输入端）

接线方式
螺钉联接
最大压接面积，AWG/kcmil
10 AWG
最大压接面积，硬导线
6 mm²
最大压接面积，软导线
4 mm²
最大拧紧扭矩
0.6 Nm
最小压接面积 AWG/kcmil
26 AWG
最小压接面积 硬导线
0.18 mm²
最小压接面积 软导线
0.22 mm²
最小拧紧扭矩
0.5 Nm
直杆螺丝刀口尺寸
0.8 x 4.0
PZ 1
端子接线回路数量
4 (1+, 2+, 1-, 2-)

联接数据（输出端）

拧紧扭力， 最大【输出】
1.5 Nm
拧紧扭力， 最小【输出】
1.2 Nm
接线方式
螺钉联接
最大压接面积，AWG/kcmil
8 AWG
最大压接面积，硬导线
16 mm²
最大压接面积，软导线
16 mm²
最小压接面积 AWG/kcmil
22 AWG
最小压接面积 硬导线
0.5 mm²
最小压接面积 软导线
0.5 mm²
端子接线回路数量
4 (++ / --)
螺丝刀刀头
1.0 x 5.5

分类

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-90
ECLASS 15.0
27-04-07-90
