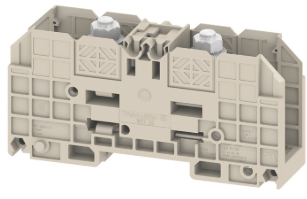

简要说明:版本 插销型螺钉端子, 直通型接线端子, 额定横截面: 35 mm², 螺栓联接 订货号 1028300000 类型 WFF 35 GTIN (EAN) 4008190124946 数量 10 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 UR 证书号 E60693 cURusEX 证书号 E184763 通用订货数据 版本 插销型螺钉端子, 直通型接线端子, 额定横截面: 35 mm², 螺栓联接 订货号 1028300000 类型 WFF 35 GTIN (EAN) 4008190124946 数量 10 PC 尺寸和重量 深 51 mm 深度 (英寸) 2.008 inch 深度（含 DIN 导轨） 59.5 mm 高度 107 mm 高度 (英寸) 4.213 inch 宽度 27 mm 宽度 (英寸) 1.063 inch 净重 83.924 g 温度 存储温度 -25 °C...55 °C 环境温度 -5 °C…40 °C 最小持续工作温度 -50 °C 最大持续工作温度 120 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 材料参数 基础材料 Wemid 颜色编码 深褐 阻燃等级符合 UL 94 V-0 额定数据IECEx/ATEX ATEX 证书号 DEMKO15ATEX1357U IECEX 证书号 IECEXULD15.0004U 最大电压（欧洲防爆标准ATEX） 1100 V 电流 (ATEX) 125 A 导线最大压接面积(ATEX) 35 mm² 最大电压（国际电工委员会IECEX） 1100 V 电流 (IECEX) 125 A 导线最大压接面积 (IECEX) 35 mm² EN 60079-7 标识 Ex eb II C Gb Ex 2014/34/EU 标签 II 2 G D 系统特征值 必须的端板 无 电位数量 1 层数 1 每层压接点数量 2 层，内部桥接 无 PE联接 无 安装导轨已装备 TS 35 其它技术参数 安装方式 直接卡在导轨上 开放端 关闭的 相同端子的数量 1 防爆版 是 可压接导线 (额定联接) 2 x 电缆接头 DIN 46 234 2.5...35 mm² 2 x 电缆接头 DIN 46 235 6...25mm² 压接范围，最大 50 mm² 压接范围，最小 2.5 mm² 导线最大压接面积 AWG AWG 1 导线最小压接面积 AWG AWG 14 导线连接截面积，单股硬导线，最大 50 mm² 导线连接截面积，单股硬导线，最小 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 2.5 mm² 扁平插套联接的螺栓尺寸 M 6 接线截面积，多股线，最大 50 mm² 接线截面积，多股线，最小 2.5 mm² 接线截面积，多股细导线，最小 2.5 mm² 最大压接面积 软导线 50 mm² 最大拧紧力矩 6 Nm 最小多股导线接线截面积 2.5 mm² 最小拧紧力矩 3 Nm 电缆终端 DIN 46 234 2.5...50mm² 电缆终端 DIN 46 235 6...25mm² 联接点数量 2 联接类型 螺栓联接 连接方向 水平进线 额定数据（CSA） CSA 认证号 200039-1244019 导线最大压接面积(CSA) 2 AWG 最小导线横截面积（CSA ） 14 AWG 电压大小 C (CSA) 600 V 电流 大小 C (CSA) 130 A 通用的 安装导轨已装备 TS 35 导线最大压接面积 AWG AWG 1 导线最小压接面积 AWG AWG 14 标准 IEC 60947-7-1 额定数据 额定横截面 35 mm² 额定电压 1,000 V 额定直流电压 1,000 V 额定电流 125 A 最大电流 150 A 标准 IEC 60947-7-1 体积电阻率符合 IEC 60947-7-x 标准 0.26 mΩ 额定浪涌电压 8 kV 功率损耗符合 IEC 60947-7-x 4 W 污染等级 3 额定数据（UL） UR 证书号 E60693 最大导线尺寸 工厂接线 (UR) 2 AWG 最大导线尺寸 现场接线 (UR) 2 AWG 最小导线尺寸 工厂接线 (UR) 14 AWG 最小导线尺寸 现场接线 (UR) 14 AWG 电压大小 C（UR） 1000 V 电流 大小 C (UR) 115 A 分类 ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-01 ECLASS 15.0 27-25-01-01
