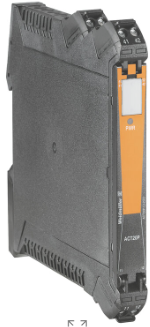

简要说明:版本 模拟隔离放大器, 输入 : I/U 通用型, 输出 : I/U 通用型, 信号变送器/隔离器, 通用 订货号 7760054130 类型 ACT20P-AI-AO-S GTIN (EAN) 6944169684524 数量 1 PC
审批 认证 ROHS 一致 通用订货数据 版本 模拟隔离放大器, 输入 : I/U 通用型, 输出 : I/U 通用型, 信号变送器/隔离器, 通用 订货号 7760054130 类型 ACT20P-AI-AO-S GTIN (EAN) 6944169684524 数量 1 PC 尺寸和重量 深 114 mm 深度 (英寸) 4.488 inch 高度 119.2 mm 高度 (英寸) 4.693 inch 宽度 12.5 mm 宽度 (英寸) 0.492 inch 净重 50 g 温度 存储温度 -40 °C...85 °C 工作温度 -20 °C...60 °C 操作温度下的湿度 0...95 % （无凝结） 湿度 5...95 %, 无凝结 失效概率 SIL 符合 IEC 61508 无 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 电压输入电阻 100kΩ 电流输入电阻 ≤ 100Ω 输入数量 1 输入电压 0(2)…10 V 0(1)…5 V 输入电流 0...20 mA 4…20mA 输出 电压负载电阻 ≥ 600 Ω 类型 有源 连接控制器必须是无源的 负载阻抗电流 ≤ 550Ω 输出电压，备注 0/1...5 V 0(2)...10 V 输出电流 可调节 0...20 mA 4...20 mA 输出路数 1 输出 (模拟) 模拟输出数量 1 通用参数 名义功耗 2 VA 安装导轨已装备 TS 35 工作海拔 ≤ 2000 m 温度系数 ≤ 100 ppm/K 电流消耗 50 mA @ IOUT = 20 mA 电源电压 24 V DC ± 20 % 精度 < 终值的 0.1 % 配置 DIP 开关 防护等级 IP20 阶跃响应时间 ≤100 ms 绝缘参数 EMC 标准 EN 61326-1 抗冲击耐压 4 kV (1.2 / 50 µs) 检测电压 0.3 kV 污染等级 2 绝缘 三路分离器 输入/输出/电源之间 绝缘电压 2 kV 输入/输出/供电 过压等级 III 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 2.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 分类 ETIM 8.0 EC002653 ETIM 9.0 EC002653 ETIM 10.0 EC002653 ECLASS 14.0 27-21-01-20 ECLASS 15.0 27-21-01-20
