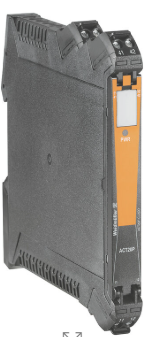

简要说明:版本 模拟隔离放大器, 输入 : 0(4)-20 mA, 输出 : 0-10 V, 信号变送器/隔离器 订货号 1540010000 类型 ACT20P-CI-VO-S GTIN (EAN) 4050118344745 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E469563 证书编号 (cULusEX) E338066 通用订货数据 版本 模拟隔离放大器, 输入 : 0(4)-20 mA, 输出 : 0-10 V, 信号变送器/隔离器 订货号 1540010000 类型 ACT20P-CI-VO-S GTIN (EAN) 4050118344745 数量 1 PC 尺寸和重量 深 113.7 mm 深度 (英寸) 4.476 inch 高度 117.2 mm 高度 (英寸) 4.614 inch 宽度 12.5 mm 宽度 (英寸) 0.492 inch 净重 147 g 温度 存储温度 -40 °C...85 °C 工作温度 -20 °C...60 °C 操作温度下的湿度 0...95 % （无凝结） 湿度 5...95 %, 无凝结 失效概率 SIL 符合 IEC 61508 无 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 传感器 2-wire transmitter (without own power supply) 3 线制传感器 4 线制传感器（自带电源） 传感器电源 > 17 V DC 当20 mA 电压降 ≤ 1V 输入信号 2-/3-wire transmitter 输入数量 1 输入电流 0...20 mA 4…20mA 输出 电压负载电阻 ≥ 600 kΩ 类型 有源 连接控制器必须是无源的 负载阻抗电流 ≤ 550Ω 输出电压，备注 0…10 V（如果输入电流： 0…20 mA） 2…10 V (如果输入电压： 4…20 mA) 输出路数 1 输出 (模拟) 模拟输出数量 1 通用参数 名义功耗 2 VA 安装导轨已装备 TS 35 工作海拔 ≤ 2000 m 温度系数 80 ppm/K 电流消耗 ≤60 mA (24V power supply, 20mA output) 电源电压 20…30 V DC 精度 ±0.1% FSR（最大值），0.05% FSR（典型值） 配置 无 防护等级 IP20 阶跃响应时间 ≤ 0,5 ms 绝缘参数 EMC 标准 EN 61326-1 EN 61000-6-2 EN 61000-6-4 抗冲击耐压 4 kV (1.2 / 50 µs) 检测电压 0.3 kV 污染等级 2 绝缘 三路分离器 输入/输出/电源之间 绝缘电压 2 kV (Input /Output), 1 min, 50 Hz 过压等级 III 防爆应用参数 (ATEX) IECEx - 标记 气体 Ex ec IIC T5 Gc 标记 II 3 G Ex ec IIC T5 Gc 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 0.6 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 产品描述 产品描述 固定信号直流隔离器 ACT20P-CI-VO 能将来自电流源或 2线制/3线制的标准模拟电流信号转 换为经电气隔离的电压信号。输入、输出和电源之间经电气隔离（三端隔 离）。 特性 • 有源或无源毫安电流输入信号完全电气隔离 • 前面板的 LED 灯能指示运行状态。 • 输入、输出和电源之间三端电气隔离。 分类 ETIM 8.0 EC002653 ETIM 9.0 EC002653 ETIM 10.0 EC002653 ECLASS 14.0 27-21-01-20 ECLASS 15.0 27-21-01-20
