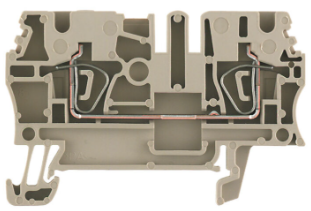

简要说明:版本 直通型接线端子, 弹片联接, 2.5 mm², 800 V, 24 A, 深褐 订货号 1608510000 类型 ZDU 2.5 GTIN (EAN) 4008190077969 数量 100 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E60693 cURusEX 证书号 E184763 通用订货数据 版本 直通型接线端子, 弹片联接, 2.5 mm², 800 V, 24 A, 深褐 订货号 1608510000 类型 ZDU 2.5 GTIN (EAN) 4008190077969 数量 100 PC 尺寸和重量 深 38.5 mm 深度 (英寸) 1.516 inch 深度（含 DIN 导轨） 39.5 mm 高度 59.3 mm 高度 (英寸) 2.335 inch 宽度 5.1 mm 宽度 (英寸) 0.201 inch 净重 6.925 g 温度 存储温度 -25 °C...55 °C 环境温度 -50 °C…75 °C 最小持续工作温度 -50 °C 最大持续工作温度 120 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 产品碳足迹 从摇篮到大门: 0.066 kg CO2 eq. 材料参数 基础材料 Wemid 颜色编码 深褐 阻燃等级符合 UL 94 V-0 额定数据IECEx/ATEX ATEX 证书号 DEMKO15ATEX1467U IECEX 证书号 IECEXULD15.0008U 最大电压（欧洲防爆标准ATEX） 550 V 电流 (ATEX) 22 A 导线最大压接面积(ATEX) 4 mm² 最大电压（国际电工委员会IECEX） 550 V 电流 (IECEX) 22 A 导线最大压接面积 (IECEX) 4 mm² EN 60079-7 标识 Ex eb II C Gb Ex 2014/34/EU 标签 II 2 G D 系统特征值 类型 弹片连接 用于插入式横联件 单侧开放 必须的端板 是 电位数量 1 层数 1 每层压接点数量 2 每层电位点数量 1 层，内部桥接 无 PE联接 无 安装导轨已装备 TS 35 其它技术参数 安装方式 直接卡在导轨上 开放端 右方 相同端子的数量 1 防爆版 是 可压接导线 (其它联接) 其他联接方式的接口类型 弹片联接带执行器 可压接导线 (额定联接) 剥线长度 10 mm 压接范围，最大 4 mm² 压接范围，最小 0.05 mm² 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 30 导线连接截面积，单股硬导线，最大 4 mm² 导线连接截面积，单股硬导线，最小 0.05 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 0.05 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 2.5 mm² 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 0.05 mm² 接线截面积，多股线，最大 4 mm² 接线截面积，多股线，最小 0.05 mm² 接线截面积，多股细导线，最小 0.05 mm² 最大压接面积 软导线 4 mm² 最小多股导线接线截面积 0.05 mm² 测量规 按照 60 947-1 标准 A3 联接点数量 2 联接类型 弹片联接 螺丝刀口尺寸 0.6 x 3.5 mm 连接方向 上方 额定数据（CSA） CSA 认证号 200039-1152892 导线最大压接面积(CSA) 12 AWG 最小导线横截面积（CSA ） 26 AWG 电压大小 B（CSA） 600 V 电压大小 C (CSA) 600 V 电压大小 D（CSA） 600 V 电流 大小 B (CSA) 27 A 电流 大小 C (CSA) 27 A 电流 大小 D (CSA) 5 A 通用的 安装导轨已装备 TS 35 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 30 标准 IEC 60947-7-1 额定数据 额定横截面 2.5 mm² 额定电压 800 V 额定直流电压 800 V 额定电流 24 A 最大电流 30 A 标准 IEC 60947-7-1 体积电阻率符合 IEC 60947-7-x 标准 1.33 mΩ 额定浪涌电压 8 kV 功率损耗符合 IEC 60947-7-x 0.77 W 污染等级 3 额定数据（UL） cURus 证书号 E60693 分类 ETIM 8.0 EC000897 ETIM 9.0 EC000897 ETIM 10.0 EC000897 ECLASS 14.0 27-25-01-01 ECLASS 15.0 27-25-01-01
