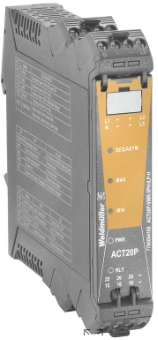

简要说明:版本 限值监控, 输入 : 3 phase, 输出 : 2 x 继电器 订货号 7760054165 类型 ACT20P-VMR-3PH-ILP-H-S GTIN (EAN) 6944169689086 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E469563 通用订货数据 版本 限值监控, 输入 : 3 phase, 输出 : 2 x 继电器 订货号 7760054165 类型 ACT20P-VMR-3PH-ILP-H-S GTIN (EAN) 6944169689086 数量 1 PC 尺寸和重量 深 114.3 mm 深度 (英寸) 4.5 inch 高度 117 mm 高度 (英寸) 4.606 inch 宽度 22.5 mm 宽度 (英寸) 0.886 inch 净重 233 g 温度 存储温度 -40 °C...85 °C 工作温度 -20 °C...60 °C 操作温度下的湿度 0...95 % （无凝结） 湿度 5…85% 相对湿度，无凝结 失效概率 SIL 符合 IEC 61508 无 MTTF 136 a 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 型号 3 相或 3 相+零线 交流电压 电压输入电阻 ≥1,8MΩ 输入数量 1 输入测量范围 200…480 VAC 输入电压 180…500 VAC 输入频率 40…60 Hz 输出 输出路数 2 输出 (数字量) 动作延时 0…10 s 可配置 告警功能 上限和下限值，窗口范围 可激活保持功能 相位错误 相序 不对称性 报警延迟：0…10 s 开关阈 可调节的 最小=50…100 % x U额定输入电压 （欠压警报） 最大=70…120 % x U额定输入电压 （过压警报） 数字输出 2 最大开关电压，交流 250 V 最大开关电压，直流 30 V 滞后 5 % @ 相位不对称 类型 2 x 1 - or 1 x 2 changeover contact relay 继电器极性可以反转 额定开关电流 5 A 通用参数 功耗 ≤ 3VA <2 W 名义功耗 1.5 VA 安装导轨已装备 TS 35 工作海拔 ≤ 2000 m 温度系数 350 ppm/K 电源电压 通过电压测量输入供电 精度 3 % *U额定电压 配置 DIP 开关和电位计 重复精度 2% *U额定电压 长期偏离 0.1 % / 10.000 h 防护等级 IP20 阶跃响应时间 ≤100 ms 绝缘参数 EMC 标准 EN 61326-1 抗冲击耐压 6 kV (input - output) 4 kV (output 1- output 2) 1.2/50 µs 检测电压 0.5 kV 污染等级 2 绝缘 输入/输出/电源/继电器之间 绝缘电压 2.5 kV (输入/输出) 过压等级 III 额定电压 600 VAC (input - output) 300 VAC (output 1 - output 2) 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 1.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 产品描述 产品描述 ACT20P-VMR-3PH-ILP-H是一个三相电压设定值极限监视继电器（3相或3相+零导体） 设备通过输入测量电路供电。设备具备两个独立的继电器输出，用于在发生相位不对称、相位损失、相序错误和相角错误以及超过或低于预设定的电压极限值时触发一个警报。也可设置为在一个可调节的延迟时间过去后才触发警报。 特性 • 通过输入测量电路供电 • 手动前端配置通过DIP开关、电位计和旋转开关 • 各种警报功能：相位不对称、相位损失、相序错误、相角错误、警告延迟、上下极限值警报、窗口警报 • 运行状态和错误显示通过前端LED • 在输入、输出1和输出2之间进行3端电气隔离。 分类 ETIM 8.0 EC002654 ETIM 9.0 EC002654 ETIM 10.0 EC002654 ECLASS 14.0 27-21-01-22 ECLASS 15.0 27-21-01-22
