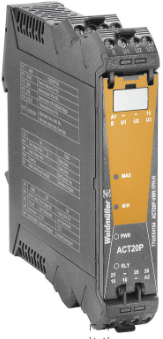

简要说明:版本 限值监控, 输入 : 1 phase, 输出 : 2 x 继电器 订货号 7760054164 类型 ACT20P-VMR-1PH-H-S GTIN (EAN) 6944169689079 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E469563 通用订货数据 版本 限值监控, 输入 : 1 phase, 输出 : 2 x 继电器 订货号 7760054164 类型 ACT20P-VMR-1PH-H-S GTIN (EAN) 6944169689079 数量 1 PC 尺寸和重量 深 114.3 mm 深度 (英寸) 4.5 inch 高度 117 mm 高度 (英寸) 4.606 inch 宽度 22.5 mm 宽度 (英寸) 0.886 inch 净重 198.7 g 温度 存储温度 -40 °C...85 °C 工作温度 -20 °C...60 °C 操作温度下的湿度 0...95 % （无凝结） 湿度 5…85% 相对湿度，无凝结 失效概率 SIL 符合 IEC 61508 无 环保产品合规 RoHS 合规状态 合规，有例外 RoHS 豁免（如适用/已知） 7a, 7cI REACH SVHC Lead 7439-92-1 SCIP 2f6dd957-421a-46db-a0c2-cf1609156924 输入 型号 单相 电压输入电阻 1 MΩ±5% 输入数量 1 输入测量范围 50% 至 120 % U额定电压 输入电压 通道 1: (U1-E): 110V AC/DC 通道 2: (U2-E): 240V AC/DC 通道 3 1: (U3-E): 400V AC/DC 输入频率 40…60 Hz DC 输出 输出路数 2 输出 (数字量) 动作延时 0…10 s 可配置 告警功能 上限和下限值，窗口范围 可激活保持功能 报警延迟：0…10 s 开关阈 可调节的 最小=50…100 % x U额定输入电压 （欠压警报） 最大=70…120 % x U额定输入电压 （过压警报） 数字输出 2 最大开关电压，交流 250 V 最大开关电压，直流 30 V 滞后 终值的 5 % 类型 2 x 1 - or 1 x 2 changeover contact relay 继电器极性可以反转 额定开关电流 5 A 通用参数 功耗 ≤ 100 mA @ 24 VDC ≤ 120mA @ 24V AC <2 W 名义功耗 1.5 VA 安装导轨已装备 TS 35 工作海拔 ≤ 2000 m 温度系数 350 ppm/K 电源电压 24…240 VUC ±10% 精度 3 % *U额定电压 配置 DIP 开关和电位计 重复精度 2% *U额定电压 长期偏离 0.1 % / 10.000 h 防护等级 IP20 阶跃响应时间 < 220 ms (10…90 %) 绝缘参数 EMC 标准 EN 61326-1 抗冲击耐压 电源⁄输出：4 kV；输入⁄输出，电源⁄输入：6 kV 1.2/50 µs 污染等级 2 绝缘 输入/输出/电源/继电器之间 绝缘电压 2.5 kV (输入/输出) 2 kV 输入/输出/供电 过压等级 III 额定电压 300 VAC (output 1 - output 2) 300 VAC (supply-output) 500 VAC (supply-input; input-output) 联接参数 联接类型 螺钉联接 最小拧紧力矩 0.4 Nm 最大拧紧力矩 0.6 Nm 额定连接下的压接范围 1.5 mm² 压接范围，最小 0.5 mm² 压接范围，最大 2.5 mm² 导线最小压接面积 AWG AWG 26 导线最大压接面积 AWG AWG 12 产品描述 产品描述 ACT20P-VMR-1PH-H 是用于直流电压或单相交流电压的监控继电器。 该设备有两个相互独立的继电器输出端，当超出/低于预设的电压上下限值时分别发出警报。也可设置为在一个可调节的延迟时间过去后才触发警报。 特性 • 手动前端配置通过DIP开关、电位计和旋转开关 • 各种警报功能：上下极限值警报、窗口警报 • 可调节的启动延迟和报警延迟 • 运行状态和错误显示通过前端LED • 输入，输出1，输出2和电源之间的4路电流隔离 分类 ETIM 8.0 EC002654 ETIM 9.0 EC002654 ETIM 10.0 EC002654 ECLASS 14.0 27-21-01-22 ECLASS 15.0 27-21-01-22
