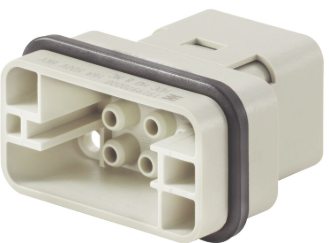

简要说明:版本 HDC - 插芯, 插针式, 500 V, 16 A, 回路数: 8, 冷压联接, 安装尺寸: HQ 订货号 1919970000 类型 HDC HQ 8 MC GTIN (EAN) 4032248557943 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E92202 通用订货数据 版本 HDC - 插芯, 插针式, 500 V, 16 A, 回路数: 8, 冷压联接, 安装尺寸: HQ 订货号 1919970000 类型 HDC HQ 8 MC GTIN (EAN) 4032248557943 数量 1 PC 尺寸和重量 深 41.6 mm 深度 (英寸) 1.638 inch 高度 38.5 mm 高度 (英寸) 1.516 inch 宽度 22.4 mm 宽度 (英寸) 0.882 inch 净重 18 g 温度 温度限值 -40 °C ... 125 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC Potassium perfluorobutane sulfonate 29420-49-3 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 SCIP 90e73fd4-d5ee-4f53-95e4-fe79a5c92ace 化学抵抗力 材料: 丙酮 化学抵抗力: 有耐受性 材料: 氨水 化学抵抗力: 有条件的耐受性 材料: 汽油 化学抵抗力: 有耐受性 材料: 苯 化学抵抗力: 有耐受性 材料: 柴油 化学抵抗力: 有条件的耐受性 材料: 乙酸，浓缩 化学抵抗力: 有耐受性 材料: 氢氧化钾 化学抵抗力: 有条件的耐受性 材料: 甲醇 化学抵抗力: 有条件的耐受性 材料: 发动机油 化学抵抗力: 有条件的耐受性 材料: 碱液，稀释 化学抵抗力: 有耐受性 材料: 氢氯氟碳化合物 化学抵抗力: 有条件的耐受性 材料: 室外使用 化学抵抗力: 有条件的耐受性 尺寸 宽度 22.4 mm 底座总长 41.6 mm 插头的高度 38.5 mm 通用参数 BG HQ 低烟符合 DIN EN 45545-2 是 回路数 8 型号 插针式 基础材料 铜合金 安装尺寸 HQ 按照 UL/CSA 额定电压 600 V AC/DC 插拔次数 Ag ≥ 500 插拔次数 Au ≥ 500 污染等级 3 电源触点数量 8 系列 HQ 绝缘材料 PC 加强型玻璃纤维 (UL-认证及管路鉴定) 绝缘材料组 IIIa 绝缘电阻 1010 Ω 联接类型 冷压联接 通道电阻 ≤2 mΩ 阻燃等级符合 UL 94 V-0 颜色编码 米色 额定冲击电压 (DIN EN 61984) 6 kV 额定电压 (DIN EN 61984) 500 V 额定电流 (cUR) AWG 导线接口横截面: AWG 12 额定电流: 19 A AWG 导线接口横截面: AWG 14 额定电流: 15 A AWG 导线接口横截面: AWG 16 额定电流: 12 A AWG 导线接口横截面: AWG 18 额定电流: 8 A AWG 导线接口横截面: AWG 20 额定电流: 8 A 额定电流 (DIN EN 61984) 16 A 额定电流 (UR) AWG 导线接口横截面: AWG 12 额定电流: 19 A AWG 导线接口横截面: AWG 14 额定电流: 15 A AWG 导线接口横截面: AWG 16 额定电流: 12 A AWG 导线接口横截面: AWG 18 额定电流: 8 A AWG 导线接口横截面: AWG 20 额定电流: 8 A 接头数据 PE PE 连接类型 冷压联接 PE联接 剥线长度 7.5 mm 最大压接面积AWG (PE) AWG 12 最小压接面积AWG (PE) AWG 20 额定横截面 4 mm² 型号 BG HQ 基础材料 铜合金 安装尺寸 HQ 导线最大压接面积 AWG AWG 12 导线最小压接面积 AWG AWG 20 最大压接面积 4 mm² 最大压接面积 软导线 4 mm² 最小压接面积 0.5 mm² 最小多股导线接线截面积 0.5 mm² 联接类型 冷压联接 通道电阻 ≤2 mΩ 额定连接下的裸线长度 7.5 mm 分类 ETIM 8.0 EC000438 ETIM 9.0 EC000438 ETIM 10.0 EC000438 ECLASS 14.0 27-44-02-05 ECLASS 15.0 27-44-02-05
