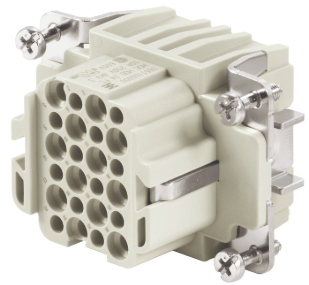

简要说明:版本 HDC - 插芯, 插座, 250 V, 10 A, 回路数: 24, 冷压联接, 安装尺寸: 3 订货号 1651160000 类型 HDC HDD 24 FC GTIN (EAN) 4008190299767 数量 1 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E92202 通用订货数据 版本 HDC - 插芯, 插座, 250 V, 10 A, 回路数: 24, 冷压联接, 安装尺寸: 3 订货号 1651160000 类型 HDC HDD 24 FC GTIN (EAN) 4008190299767 数量 1 PC 尺寸和重量 深 51 mm 深度 (英寸) 2.008 inch 高度 33 mm 高度 (英寸) 1.299 inch 宽度 34 mm 宽度 (英寸) 1.339 inch 净重 37 g 温度 温度限值 -40 °C ... 125 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC Potassium perfluorobutane sulfonate 29420-49-3 SCIP 1609748e-c278-4c9b-b3d1-e6215d2988cd 化学抵抗力 材料: 丙酮 化学抵抗力: 有耐受性 材料: 氨水 化学抵抗力: 有条件的耐受性 材料: 汽油 化学抵抗力: 有耐受性 材料: 苯 化学抵抗力: 有耐受性 材料: 柴油 化学抵抗力: 有条件的耐受性 材料: 乙酸，浓缩 化学抵抗力: 有耐受性 材料: 氢氧化钾 化学抵抗力: 有条件的耐受性 材料: 甲醇 化学抵抗力: 有条件的耐受性 材料: 发动机油 化学抵抗力: 有条件的耐受性 材料: 碱液，稀释 化学抵抗力: 有耐受性 材料: 氢氯氟碳化合物 化学抵抗力: 有条件的耐受性 材料: 室外使用 化学抵抗力: 有条件的耐受性 尺寸 宽度 34 mm 底座总长 51 mm 插座高度 33 mm 通用参数 BG 3 低烟符合 DIN EN 45545-2 是 信号触点数量 0 回路数 24 型号 插座 基础材料 铜合金 安装尺寸 3 导线压接面积 2.5 mm² 按照 UL/CSA 额定电压 600 V AC/DC 插拔次数 Ag ≥ 500 插拔次数 Au ≥ 500 最大PE连接拧紧力矩 1.5 Nm 最小PE连接拧紧力矩 1.2 Nm 污染等级 3 电源触点数量 24 系列 HDD 绝缘材料 PC 加强型玻璃纤维 (UL-认证及管路鉴定) 绝缘材料组 IIIa 绝缘电阻 1010 Ω 联接类型 冷压联接 通道电阻 ≤4 mΩ 阻燃等级符合 UL 94 V-0 颜色编码 米色 额定冲击电压 (DIN EN 61984) 4 kV 额定电压 (DIN EN 61984) 250 V 额定电流 (cUR) AWG 导线接口横截面: AWG 14 额定电流: 6 A AWG 导线接口横截面: AWG 16 额定电流: 3.5 A AWG 导线接口横截面: AWG 18 额定电流: 3.5 A AWG 导线接口横截面: AWG 20 额定电流: 1.47 A AWG 导线接口横截面: AWG 22 额定电流: 1.47 A AWG 导线接口横截面: AWG 24 额定电流: 1.47 A 额定电流 (DIN EN 61984) 10 A 额定电流 (UR) AWG 导线接口横截面: AWG 14 额定电流: 10 A AWG 导线接口横截面: AWG 16 额定电流: 7 A AWG 导线接口横截面: AWG 18 额定电流: 7 A AWG 导线接口横截面: AWG 20 额定电流: 2.75 A AWG 导线接口横截面: AWG 22 额定电流: 2.75 A AWG 导线接口横截面: AWG 24 额定电流: 2.75 A 额定数据 IECEx/ATEX ATEX 证书号 IECEXTUR24.0077X IECEX 证书号 TUEV24ATEX9197X 导线最大压接面积 (IECEX) 2.5 mm² 导线最大压接面积(ATEX) 2.5 mm² 最大电压（国际电工委员会IECEX） 250 V 最大电压（欧洲防爆标准ATEX） 250 V 电流 (ATEX) 3 A 电流 (IECEX) 3 A 接头数据 PE PE 连接类型 螺钉联接 PE联接 剥线长度 10 mm 一字刀头尺寸（接地） SD 0.6 x 3.5 SD 0.8 x 4.0 安装螺丝 M 4 最大PE连接拧紧力矩 1.5 Nm 最大压接面积AWG (PE) AWG 14 最小PE连接拧紧力矩 1.2 Nm 最小压接面积AWG (PE) AWG 20 额定横截面 2.5 mm² 型号 BG 3 单股导线最大截面 2.5 mm² 单股导线的最小压接面积 0.5 mm² 基础材料 铜合金 安装尺寸 3 导线最大压接面积 AWG AWG 14 导线最小压接面积 AWG AWG 26 最大压接面积 2.05 mm² 最大压接面积 软导线 2.5 mm² 最小压接面积 0.14 mm² 最小多股导线接线截面积 0.5 mm² 联接类型 冷压联接 通道电阻 ≤4 mΩ 额定连接下的裸线长度 8 mm 分类 ETIM 8.0 EC000438 ETIM 9.0 EC000438 ETIM 10.0 EC000438 ECLASS 14.0 27-44-02-05 ECLASS 15.0 27-44-02-05
