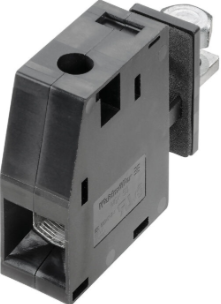

WGK 50 VP GY BX魏德米勒 穿墙式端子2428280000
品牌：魏德米勒 产地：德国
价格：1 规格：WGK 50 VP GY BX

简要说明:版本 OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 50 mm², Wemid (PA), 直接安装, 直通 (套管) 订货号 2428280000 类型 WGK 50 VP GY BX GTIN (EAN) 4050118437874 数量 10 PC 产品数据 IEC: 690 V / 150 A / 16 - 50 mm² UL: 600 V / 150 A / AWG 6 - AWG 1/0 包装 盒装

详细介绍:

审批

认证
ROHS
一致
UL File Number Search
UL 网站
cURus 证书号
E60693

通用订货数据

版本
OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 50 mm², Wemid (PA), 直接安装, 直通 (套管)
订货号
2428280000
类型
WGK 50 VP GY BX
GTIN (EAN)
4050118437874
数量
10 PC
产品数据
IEC: 690 V / 150 A / 16 - 50 mm²
UL: 600 V / 150 A / AWG 6 - AWG 1/0
包装
盒装

尺寸和重量

高度
54 mm
高度 (英寸)
2.126 inch
最低安装高度
54 mm
宽度
22.8 mm
宽度 (英寸)
0.898 inch
长度
18.8 mm
长度 (英寸)
0.74 inch
净重
60.6 g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统规格

产品系列
OMNIMATE 电源 - WGK 系列
导线连接方式
电缆接头：O 形 / 扁平接头
导线出线方向
180°
回路数
1
插针排数
1
由客户装配
无
直杆螺丝刀口尺寸
1.2 x 6.5
最小拧紧力矩
4 Nm
最大拧紧力矩
5.5 Nm
压接螺钉
M 6
剥线长度
24 mm
防触电保护（按照DIN VDE 0470）
IP 20
防护等级
IP20
联接类型 1
固定夹
联接类型 2
螺钉联接

材料数据

绝缘材料
Wemid (PA)
颜色编码
灰色
比色表 (相似)
RAL 7035
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
-50 °C
最高操作温度
120 °C
最小安装温度
-25 °C
最大安装温度范围
120 °C

适用导线

压接范围，最小
10 mm²
压接范围，最大
50 mm²
导线最小压接面积 AWG
AWG 6
导线最大压接面积 AWG
AWG 1/0
单股导线的，最小值 H05(07) V-U
16 mm²
单股导线的，最大值 H05(07) V-U
16 mm²
多股硬导线，最小值 H07V-R
16 mm²
多股硬导线，最大值 H07V-R
50 mm²
软导线，最小压接面积 H05(07) V-K
16 mm²
软导线，最大压接面积 H05(07) V-K
50 mm²
最小压接面积 带预绝缘管状端头(DIN 46 228/4)
10 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
50 mm²
带导线管状端头，DIN 46228 部分 1，最小
10 mm²
最大压接面积 带管状端头，符合DIN46 228/ 1
50 mm²
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      35 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        25 mm
    • 推荐的管状端头:
      9004190000
参考文本
根据产品和额定电压选择管状端头的长度。
塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
额定电流，最小回路数 (Tu = 20°C)
150 A
额定电流，最大回路数 (Tu = 20°C)
150 A
额定电压值（过电压等级III/污染等级3）
690 V
额定冲击电压（过压等级III/污染等级3）
6 kV

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)
600 V
额定电压 (使用组 C / CSA)
600 V
额定电压 (使用组 D / CSA)
300 V
额定电流 (使用组 B / CSA)
150 A
额定电流 (使用组 C / CSA)
150 A
额定电流 (使用组 D / CSA)
10 A
导线最小压接面积，AWG,
AWG 6
导线最大压接面积，AWG
AWG 1/0

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
600 V
额定电压 (使用组 C / UL 1059)
600 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
150 A
额定电流 (使用组 C / UL 1059)
150 A
额定电流 (使用组 D / UL 1059)
10 A
导线最小压接面积，AWG
AWG 6
导线最大压接面积，AWG
AWG 1/0
参见认证参数
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
210 mm
VPE 宽度
96 mm
VPE 高度
61 mm

重要注意事项

备注

• 与其他组件的间隙及爬电距离必须根据相关应用标准进行设计。这可以通过完全封装或使用附加隔板实现。
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 颜色：SW = 黑色；GN/YL = 绿色/黄色；GY = 灰色
• 按照垂询要求提供其他版本
• WGK: 额定电压 塑料外壳: 1 - 6 mm = 800 V; 金属外壳: 1 - 2.5 mm = 800 V; 金属外壳: 2.5 - 6 mm = 690 V
• 多余 19 股的多股导线强制要求管状端头。
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC001283
ETIM 9.0ETIM 8.
EC001283
ETIM 10.0
EC001283
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34
