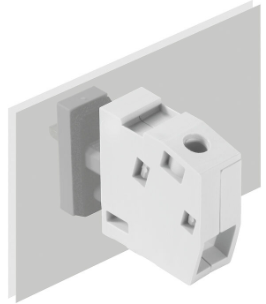

简要说明:版本 OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 4 mm², 螺钉联接, Wemid (PA), 灰色, 直接安装, 直通 (套管) 订货号 1981890000 类型 WGK 4 VP GY BX GTIN (EAN) 4032248780839 数量 50 PC 产品数据 IEC: 500 V / 32 A / 0.5 - 6 mm² UL: 300 V / 30 A / AWG 30 - AWG 10 包装 盒装
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E60693 通用订货数据 版本 OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 4 mm², 螺钉联接, Wemid (PA), 灰色, 直接安装, 直通 (套管) 订货号 1981890000 类型 WGK 4 VP GY BX GTIN (EAN) 4032248780839 数量 50 PC 产品数据 IEC: 500 V / 32 A / 0.5 - 6 mm² UL: 300 V / 30 A / AWG 30 - AWG 10 包装 盒装 尺寸和重量 高度 21.5 mm 高度 (英寸) 0.846 inch 最低安装高度 20.5 mm 宽度 8.1 mm 宽度 (英寸) 0.319 inch 长度 8.1 mm 长度 (英寸) 0.319 inch 净重 5.8 g 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 系统规格 产品系列 OMNIMATE 电源 - WGK 系列 导线连接方式 螺钉/ 焊接联接 导线出线方向 180° 回路数 1 插针排数 1 由客户装配 无 直杆螺丝刀口尺寸 0.6 x 3.5 最小拧紧力矩 0.6 Nm 最大拧紧力矩 0.8 Nm 压接螺钉 M 3 剥线长度 8 mm 防触电保护（按照DIN VDE 0470） IP 20 防护等级 IP20 联接类型 1 固定夹 联接类型 2 螺钉联接 材料数据 绝缘材料 Wemid (PA) 颜色编码 灰色 比色表 (相似) RAL 7035 阻燃等级符合 UL 94 V-0 触点材料 铜合金 插针镀层 镀锡 最低存放温度. -40 °C 最高存放温度 70 °C -50 °C 最高操作温度 120 °C 最小安装温度 -25 °C 最大安装温度范围 120 °C 适用导线 压接范围，最小 0.5 mm² 压接范围，最大 6 mm² 导线最小压接面积 AWG AWG 30 导线最大压接面积 AWG AWG 10 单股导线的，最小值 H05(07) V-U 0.5 mm² 单股导线的，最大值 H05(07) V-U 6 mm² 多股硬导线，最小值 H07V-R 0.5 mm² 多股硬导线，最大值 H07V-R 4 mm² 软导线，最小压接面积 H05(07) V-K 0.5 mm² 软导线，最大压接面积 H05(07) V-K 4 mm² 最小压接面积 带预绝缘管状端头(DIN 46 228/4) 0.5 mm² 最大压接面积 带预绝缘管状端头(DIN 46 228/4) 4 mm² 带导线管状端头，DIN 46228 部分 1，最小 0.5 mm² 最大压接面积 带管状端头，符合DIN46 228/ 1 4 mm² 可压接导线 导线连接 截面积: 型号: 细绞线 标称: 1.5 mm² 管状端头: 剥线长度: 标称: 7 mm 推荐的管状端头: 0372700000 导线连接 截面积: 型号: 细绞线 标称: 2.5 mm² 管状端头: 剥线长度: 标称: 7 mm 推荐的管状端头: 0373000000 参考文本 根据产品和额定电压选择管状端头的长度。 塑料套环的外径不应大于节距 (P) 额定数据符合 IEC 标准 依据标准进行测试 IEC 60664-1 额定电流，最小回路数 (Tu = 20°C) 32 A 额定电流，最大回路数 (Tu = 20°C) 32 A 额定电压值（过电压等级III/污染等级3） 500 V 额定冲击电压（过压等级III/污染等级3） 6 kV 额定数据符合 CSA 标准 机构 CSA CSA 认证号 200039-1830694 额定电压 (使用组 B / CSA) 300 V 额定电压 (使用组 C / CSA) 300 V 额定电压 (使用组 D / CSA) 300 V 额定电流 (使用组 B / CSA) 30 A 额定电流 (使用组 C / CSA) 30 A 额定电流 (使用组 D / CSA) 10 A 导线最小压接面积，AWG, AWG 30 导线最大压接面积，AWG AWG 10 参见认证参数 规格为最大值，详情参见认证证书。 额定数据符合 UL 1059 标准 机构 CURUS cURus 证书号 E60693 额定电压 (使用组 B / UL 1059) 300 V 额定电压 (使用组 C / UL 1059) 300 V 额定电压 (使用组 D / UL 1059) 300 V 额定电流 (使用组 B / UL 1059) 30 A 额定电流 (使用组 C / UL 1059) 30 A 额定电流 (使用组 D / UL 1059) 10 A 导线最小压接面积，AWG AWG 30 导线最大压接面积，AWG AWG 10 参见认证参数 规格为最大值，详情参见认证证书。 包装 包装 盒装 VPE 长度 85 mm VPE 宽度 90 mm VPE 高度 110 mm 重要注意事项 备注 • 与其他组件的间隙及爬电距离必须根据相关应用标准进行设计。这可以通过完全封装或使用附加隔板实现。 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 颜色：SW = 黑色；GN/YL = 绿色/黄色；GY = 灰色 • 按照垂询要求提供其他版本 • WGK: 额定电压 塑料外壳: 1 - 4 mm = 500 V; 金属外壳: 1 - 2.5 mm = 400 V; 金属外壳: 2.5 - 4 mm = 250 V • WGKV: 额定电压 塑料外壳: 1 - 4 mm = 400 V; 金属外壳: 1 - 2.5 mm = 400 V; 金属外壳: 2.5 - 4 mm = 250 V • VWGK: 额定电压 塑料外壳: 1 - 4 mm = 500 V; 金属外壳: 1 - 4 mm = 500 V • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 分类 ETIM 8.0 EC001283 ETIM 9.0 EC001283 ETIM 10.0 EC001283 ECLASS 14.0 27-14-11-34 ECLASS 15.0 27-14-11-34
