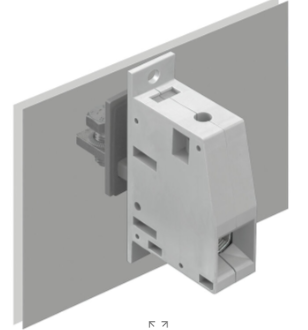

简要说明:版本 OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 95 mm², 螺钉联接, Wemid (PA), 灰色, 直接安装, 直通 (套管) 订货号 1937130000 类型 WGK 95F VP GY BX GTIN (EAN) 4032248664726 数量 10 PC 产品数据 IEC: 1000 V / 232 A / 35 - 95 mm² UL: 600 V / 230 A / AWG 4 - AWG 4/0 包装 盒装
审批 认证 ROHS 一致 UL File Number Search UL 网站 cURus 证书号 E60693 通用订货数据 版本 OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 95 mm², 螺钉联接, Wemid (PA), 灰色, 直接安装, 直通 (套管) 订货号 1937130000 类型 WGK 95F VP GY BX GTIN (EAN) 4032248664726 数量 10 PC 产品数据 IEC: 1000 V / 232 A / 35 - 95 mm² UL: 600 V / 230 A / AWG 4 - AWG 4/0 包装 盒装 尺寸和重量 高度 74 mm 高度 (英寸) 2.913 inch 最低安装高度 74 mm 宽度 25 mm 宽度 (英寸) 0.984 inch 长度 27.4 mm 长度 (英寸) 1.079 inch 净重 185.2 g 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 系统规格 产品系列 OMNIMATE 电源 - WGK 系列 导线连接方式 电缆接头：O 形 / 扁平接头 导线出线方向 180° 回路数 1 插针排数 1 由客户装配 无 最小拧紧力矩 15 Nm 最大拧紧力矩 20 Nm 压接螺钉 M8/六角 剥线长度 27 mm 防触电保护（按照DIN VDE 0470） IP 20 防护等级 IP20 联接类型 1 固定夹 联接类型 2 螺钉联接 材料数据 绝缘材料 Wemid (PA) 颜色编码 灰色 比色表 (相似) RAL 7035 阻燃等级符合 UL 94 V-0 触点材料 铜合金 插针镀层 镀锡 最低存放温度. -40 °C 最高存放温度 70 °C -50 °C 最高操作温度 120 °C 最小安装温度 -25 °C 最大安装温度范围 120 °C 适用导线 压接范围，最小 35 mm² 压接范围，最大 95 mm² 导线最小压接面积 AWG AWG 4 导线最大压接面积 AWG AWG 4/0 单股导线的，最小值 H05(07) V-U 35 mm² 单股导线的，最大值 H05(07) V-U 95 mm² 多股硬导线，最小值 H07V-R 35 mm² 多股硬导线，最大值 H07V-R 95 mm² 软导线，最小压接面积 H05(07) V-K 35 mm² 软导线，最大压接面积 H05(07) V-K 95 mm² 最小压接面积 带预绝缘管状端头(DIN 46 228/4) 35 mm² 最大压接面积 带预绝缘管状端头(DIN 46 228/4) 95 mm² 带导线管状端头，DIN 46228 部分 1，最小 35 mm² 最大压接面积 带管状端头，符合DIN46 228/ 1 95 mm² 参考文本 根据产品和额定电压选择管状端头的长度。 塑料套环的外径不应大于节距 (P) 额定数据符合 IEC 标准 依据标准进行测试 IEC 60664-1 额定电流，最小回路数 (Tu = 20°C) 232 A 额定电流，最大回路数 (Tu = 20°C) 232 A 额定电压值（过电压等级III/污染等级3） 1,000 V 额定冲击电压（过压等级III/污染等级3） 8 kV 额定数据符合 CSA 标准 机构 CSA CSA 认证号 200039-1830694 额定电压 (使用组 B / CSA) 600 V 额定电压 (使用组 C / CSA) 600 V 额定电压 (使用组 D / CSA) 300 V 额定电流 (使用组 B / CSA) 230 A 额定电流 (使用组 C / CSA) 230 A 额定电流 (使用组 D / CSA) 10 A 导线最小压接面积，AWG, AWG 4 导线最大压接面积，AWG AWG 4/0 参见认证参数 规格为最大值，详情参见认证证书。 额定数据符合 UL 1059 标准 机构 CURUS cURus 证书号 E60693 额定电压 (使用组 B / UL 1059) 600 V 额定电压 (使用组 C / UL 1059) 600 V 额定电压 (使用组 D / UL 1059) 300 V 额定电流 (使用组 B / UL 1059) 230 A 额定电流 (使用组 C / UL 1059) 230 A 额定电流 (使用组 D / UL 1059) 10 A 导线最小压接面积，AWG AWG 4 导线最大压接面积，AWG AWG 4/0 参见认证参数 规格为最大值，详情参见认证证书。 包装 包装 盒装 VPE 长度 271 mm VPE 宽度 117 mm VPE 高度 99 mm 重要注意事项 备注 • 与其他组件的间隙及爬电距离必须根据相关应用标准进行设计。这可以通过完全封装或使用附加隔板实现。 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 颜色：SW = 黑色；GN/YL = 绿色/黄色；GY = 灰色 • 按照垂询要求提供其他版本 • WGK：额定电压 塑料外壳：1–6 mm = 1000 V；金属外壳：< 2.5 mm = 1000 V；金属外壳：2.5-3.5 mm = 800 V；金属外壳：3.5–5.5 mm = 690 V • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月 分类 ETIM 8.0 EC001283 ETIM 9.0 EC001283 ETIM 10.0 EC001283 ECLASS 14.0 27-14-11-34 ECLASS 15.0 27-14-11-34
