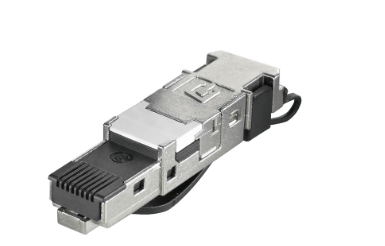

简要说明:通用订货数据 版本 RJ45 IDC 插头, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-芯, 4-芯, EIA/TIA T568 A, EIA/TIA T568 B, PROFINET 订货号 1963600000 类型 IE-PS-RJ45-FH-BK GTIN (EAN) 4032248645725 数量 10 PC
审批 认证 ROHS 一致 UL File Number Search UL 网站 证书号 (cULus) E316369 通用订货数据 版本 RJ45 IDC 插头, Cat.6A / Class EA (ISO/IEC 11801 2010), 8-芯, 4-芯, EIA/TIA T568 A, EIA/TIA T568 B, PROFINET 订货号 1963600000 类型 IE-PS-RJ45-FH-BK GTIN (EAN) 4032248645725 数量 10 PC 尺寸和重量 净重 17.831 g 温度 工作温度 -40 °C...70 °C 环保产品合规 RoHS 合规状态 合规，无例外 REACH SVHC 不超过 0.1 wt% 的高度关注物质 (SVHC) 通用参数 减张力备件材料 PA UL94-V0 卤素 不 火灾荷载 77 kJ 锁定杆材料 PA UL94-V0 端口1 RJ45 端口 2 IDC 构成 8芯现场安装RJ45插头，插头上带颜色编码，支持TIA A/B/PROFINET，多路 布线 8-芯 4-芯 EIA/TIA T568 A EIA/TIA T568 B PROFINET 颜色编码 浅灰 外壳基本材料 铸锌 最小绝缘直径 0.85 mm 最大绝缘直径 1.6 mm 目录册 Cat.6A / Class EA (ISO/IEC 11801 2010) 触点材料 磷铜 插针镀层 镍，镀金 连接线经，硬导线 0.41...0.64 mm 连接导线截面积，硬导线 (AWG) AWG 24/1...AWG 22/1 连接导线截面积，硬导线 0.13...0.32 mm² 连接直径，软导线 0.48...0.76 mm 连接导线截面积，软导线 (AWG) AWG 26/7...AWG 22/7 最小多股导线接线截面积 0.141 mm² 连接导线截面积，软导线 0.14...0.35 mm² 导线截面积，极软线 , 需要使用魏德米勒认证的电缆 导线截面积，极软线 (AWG) , 需要使用魏德米勒认证的电缆 注意, 采用极细多股导线连接 需要使用魏德米勒认证的电缆 MICE-分类 M M1 MICE-分类 I I1 MICE-分类 C C1 MICE-分类 E E3 最小护套直径 5.5 mm 最大护套直径 8.5 mm 屏蔽 360度；全封闭外壳 防护等级 IP20 插入力 ≤ 30N 插拔次数 750 绝缘体原料 PA UL94-V0 可重新联接 ≥ 10 次（对于相同或较大截面积而言） 电气特性 50 °C 下载流量 1 A PoE / PoE+ 符合 IEEE 802.3at 介电强度，触点-触点 ≥ 1000 V AC/DC 电源联接器耐压强度，触点-触点，最小 ≥ 1500 V AC/DC 绝缘电阻 ≥ 500 MΩ 触点电阻 ≤ 20 mΩ 通用标准 IP 防护等级 IEC 60529 专用通信电缆设备 PROFINET 安装说明 证书号 (cULus) E316369 连接器标准 IEC 60603-7-51 通信附件的 UL 标准 UL 1863
